网络资源

网络资源主要涉及以下内容:
  • 二层网络资源
  • 三层网络资源
  • 三层网络架构模型
  • 专用网络
  • 路由资源
  • SDN控制器
  • 网络使用流程
  • 网络协议

二层网络资源

二层网络资源包括:二层网络、VXLAN Pool。
  • 二层网络对应于一个二层广播域,支持L2NoVlanNetwork、L2VlanNetwork、VxlanNetwork、HardwareVxlanNetwork类型。
  • L2NoVlanNetwork和L2VlanNetwork作为一组,与计算节点的端口在交换机端的设置应相同。
  • 软件SDN类型的VXLAN Pool和VxlanNetwork共同提供了VxlanNetwork类型的配置。在使用VxlanNetwork前,需要先建立VXLAN Pool。创建完毕VXLAN Pool后,可指定或随机选择VNI来创建VxlanNetwork。
  • 硬件SDN类型的VXLAN Pool和HardwareVxlanNetwork共同提供了HardwareVxlanNetwork类型的配置。在使用HardwareVxlanNetwork前,需要先建立VXLAN Pool。创建完毕VXLAN Pool后,可指定或随机选择VNI来创建HardwareVxlanNetwork。

三层网络资源

三层网络作为二层网络的子资源,主要基于二层网络提供云主机网络配置,包括:IP地址范围、网关、DNS、网络服务等。

三层网络架构模型

三层网络支持两种基本网络架构模型:扁平网络、VPC网络。

专用网络

提供专门用途的三层网络,包括:管理网络、流量网络。专用网络不能用于创建云主机。

路由资源

ZStack Cloud使用定制的Linux云主机作为路由设备提供云主机网络服务。相关路由资源主要包括:VPC路由器、VPC路由器高可用组、路由器镜像、路由器规格。

SDN控制器

通过添加SDN控制器,可在云平台接管硬件交换机的SDN网络,从而降低网络延迟,提升VXLAN网络性能。

网络使用流程

先创建二层网络,再创建三层网络,最后使用这些网络提供的各种网络服务。

网络协议

公有网络、扁平网络和VPC网络支持IPv4和IPv6两种网络协议,用户可按需创建IPv4(仅配置IPv4协议)、IPv6(仅配置IPv6协议)或IPv4+IPv6(同时配置IPv4和IPv6协议)类型的网络。


概述

二层网络:对应于一个二层广播域,进行二层相关的隔离。一般用物理网络的设备名称标识。
  • VLAN、VXLAN、SDN等能提供二层隔离技术都可作为二层网络。
  • 二层网络负责为三层网络提供二层隔离。
图 1所示:

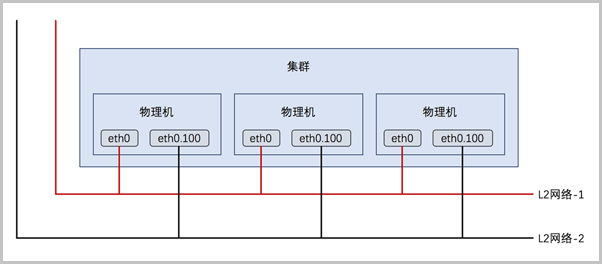

图 1. 二层网络


二层网络支持四种类型

二层网络支持四种类型:L2NoVlanNetwork、L2VlanNetwork、VxlanNetwork、HardwareVxlanNetwork。
  1. L2NoVlanNetwork
    • 必须指定物理机的接口名称。
    • 挂载的集群内物理机必须都存在相同的接口。
    • 云主机的流量经过物理机接口到达物理交换机时,不携带VLAN标签;物理交换机必须配置VLAN Access模式。
    • 创建L2NoVlanNetwork,会根据指定的物理机接口创建网桥。
  2. L2VlanNetwork
    • 必须指定物理机的接口名称和VLAN ID。
    • 挂载的集群内物理机必须都存在相同的接口。
    • 云主机的流量经过物理机接口到达物理交换机时,携带用户指定的VLAN ID。
    • 创建L2VlanNetwork,会根据指定的VLAN ID创建VLAN设备,并基于此VLAN设备创建网桥。
    • 如果集群同时挂载L2NoVlanNetwork与L2VlanNetwork,或者同时挂载多个L2VlanNetwork,物理交换机接口必须为Trunk模式,且Trunk VLAN需包含当前使用的VLAN ID。
  3. VxlanNetwork
    • VXLAN是一种Overlay技术,方便用户创建一个大二层网络,它最大支持的逻辑网络数量16M。
    • VxlanNetwork是一种基于软件VXLAN的解决方案。
    • 必须指定一个软件SDN类型的VXLAN Pool,一个VxlanNetwork对应VXLAN Pool里的一个VNI。
    • 挂载的集群内物理机的VTEP IP必须都属于当前指定的VXLAN Pool。
    • 云主机的流量经过物理机时,物理机给该云主机流量加上VXLAN信息,然后发送到物理交换机。
  4. HardwareVxlanNetwork
    • VXLAN是一种Overlay 技术,方便用户创建一个大二层网络,它最大支持的逻辑网络数量为16M。
    • HardwareVxlanNetwork是一种对接第三方硬件SDN的解决方案。
    • 必须指定一个硬件SDN类型的VXLAN Pool,一个HardwareVxlanNetwork对应VXLAN Pool里的一个VNI。
    • 云主机的流量经过物理机接口到达虚拟分布式交换机时,携带用户指定的VLAN ID;VLAN ID与VXLAN ID直接的映射关系由SDN控制器决定。
说明:
  • 在部分系统中,ethx格式的网卡名称会在系统重启后导致网卡顺序随机改变,尤其是带多网卡的云主机环境中,建议将各计算节点的网卡设备名称修改成非ethx格式,例如:可修改成em01格式。

二层网络与集群、三层网络、云主机之间的关系

二层网络与集群、三层网络、云主机之间存在以下关系:
  • 如果集群已加载二层网络,但物理机不存在此二层设备,则物理机不能添加进入对应集群。
  • 如果集群未加载二层网络,但物理机不存在此二层设备,则集群不能加载此二层网络。
  • 如果某物理机存在此二层设备,但设备接线与集群内其他物理机接线不一致,则创建出的云主机IP不能正常工作。
  • 删除二层网络,其对应的子资源三层网络将被删除,使用此三层网络的云主机的网卡也将被删除,请慎重操作。
  • 删除二层网络,会删除使用此二层网络的VPC路由器和路由器规格。
  • 删除公有网络对应的二层网络,其对应的路由器的一切服务均会被删除,包括VPC路由器、路由器规格、虚拟IP、弹性IP、端口转发、负载均衡、IPsec隧道、NetFlow等。
  • 一个软件SDN类型的VXLAN Pool可以创建多个VxlanNetwork,这些VxlanNetwork可以分别应用于扁平网络或VPC网络。
  • VxlanNetwork下的云主机无法被外部的网络直接访问,需要通过弹性IP或者端口转发等服务进行间接访问。
  • 一个硬件SDN类型的VXLAN Pool可以创建多个HardwareVxlanNetwork,这些HardwareVxlanNetwork仅支目前仅支持应用于扁平网络。
  • 一个二层网络可用于创建多个三层网络,但若非特殊业务需求,不推荐多个三层网络共用一个二层网络,否则可能出现DHCP服务不可用的情况。
  • 若二层网络为HardwareVxlanNetwork类型,创建的三层网络目前仅支持扁平网络及相应网络服务。
  • 若二层网络使用智能网卡网络加速模式,创建的三层网络目前仅支持IPv4类型的VPC网络及相应网络服务。

创建二层网络

ZStack Cloud主菜单,点击资源中心 > 网络资源 > 二层网络资源 > 二层网络,进入二层网络界面。点击创建二层网络,弹出创建二层网络界面。

创建二层网络分为以下场景:
  • 创建L2NoVlanNetwork
  • 创建L2VlanNetwork
  • 创建VxlanNetwork
  • 创建HardwareVxlanNetwork

创建L2NoVlanNetwork

可参考以下示例输入相应内容:
  • 区域:显示当前区域
  • 名称:设置二层网络名称。命名规则:长度限制1~128字符,输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介:可选项,备注相关信息
  • 类型:选择L2NoVlanNetwork
  • 集群:可选项,可选择需要加载的集群
    说明:
    • 可在创建二层网络时加载集群,也可在创建二层网络后再加载集群。
    • 若二层网络未加载集群,将无法使用相应三层网络创建云主机。
  • 网络加速模式:支持通过不同技术提高二层网络性能,包括标准、SR-IOV、以及智能网卡三种方式:
    • 标准:使用Linux Bridge类型交换机,担不采用任何网络加速技术
    • SR-IOV:绕过交换机,使用SR-IOV技术透传物理网卡,从而提高网络性能
      说明:
      • 使用SR-IOV技术前,推荐提前将二层网络使用的物理网卡进行SR-IOV切割。
      • 使用SR-IOV技术后,该二层网络对应的三层网络将同时支持SR-IOV加速功能。
    • 智能网卡:使用OVS-DPDK类型交换机,利用智能网卡的Offload特性,将网络策略Offload至智能网卡内部实现,从而提升网络性能
      说明: 智能网卡模式将占用集群内每台物理机8G大页内存,若选择这种模式,请确保所加载集群内物理机内存充足。
  • 网卡名称:选择或输入二层网络设备名称,例如:em01
    说明: 仅支持选择或输入集群内所有物理机之间具体相同名称的网卡。
图 1所示:

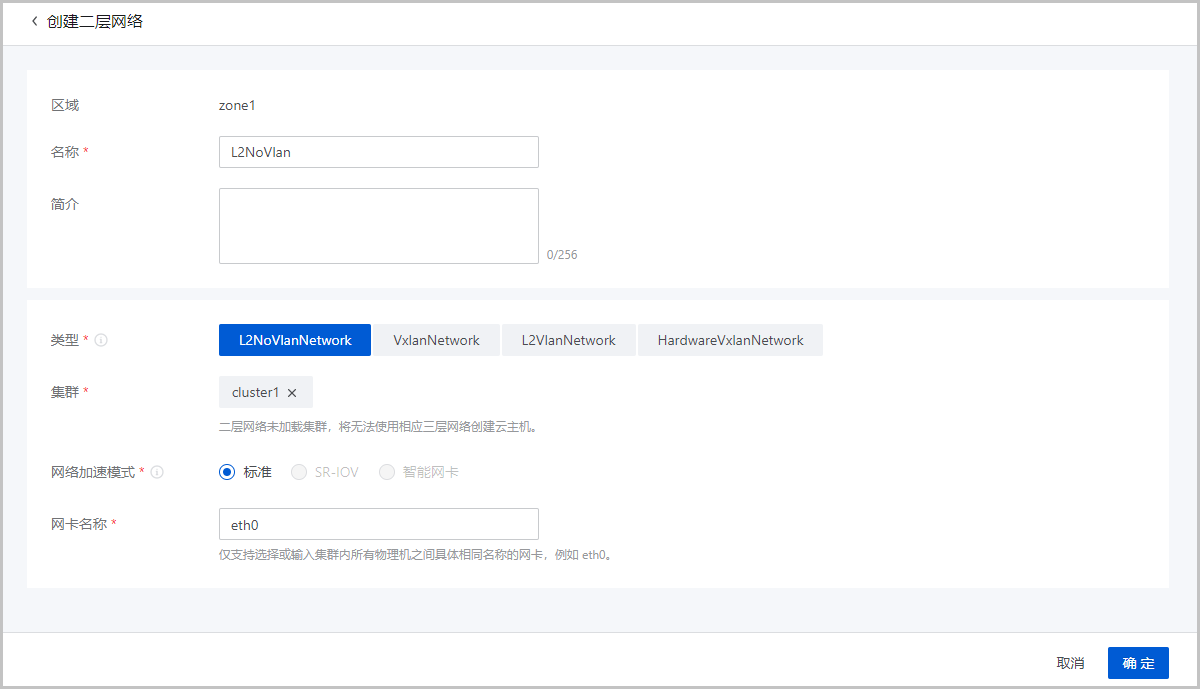

图 1. 创建L2NoVlanNetwork


创建L2VlanNetwork

可参考以下示例输入相应内容:
  • 区域:显示当前区域
  • 名称:设置二层网络名称。命名规则:长度限制1~128字符,输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介:可选项,备注相关信息
  • 类型:选择L2VlanNetwork
  • 集群:可选项,可选择需要加载的集群
    说明:
    • 可在创建二层网络时加载集群,也可在创建二层网络后再加载集群。
    • 若二层网络未加载集群,将无法使用相应三层网络创建云主机。
  • 网络加速模式:支持通过不同技术提高二层网络性能,包括标准、SR-IOV、以及智能网卡三种方式:
    • 标准:使用Linux Bridge类型交换机,担不采用任何网络加速技术
    • SR-IOV:绕过交换机,使用SR-IOV技术透传物理网卡,从而提高网络性能
      说明:
      • 使用SR-IOV技术前,推荐提前将二层网络使用的物理网卡进行SR-IOV切割。
      • 使用SR-IOV技术后,该二层网络对应的三层网络将同时支持SR-IOV加速功能。
    • 智能网卡:使用OVS-DPDK类型交换机,利用智能网卡的Offload特性,将网络策略Offload至智能网卡内部实现,从而提升网络性能
      说明: 智能网卡模式将占用集群内每台物理机8G大页内存,若选择这种模式,请确保所加载集群内物理机内存充足。
  • VLAN ID:输入VLAN ID,可选择1-4094之间的数字,需与实际网络配置相匹配
  • 网卡名称:选择或输入二层网络设备名称,例如:em01
    说明: 仅支持选择或输入集群内所有物理机之间具体相同名称的网卡。
图 2所示:

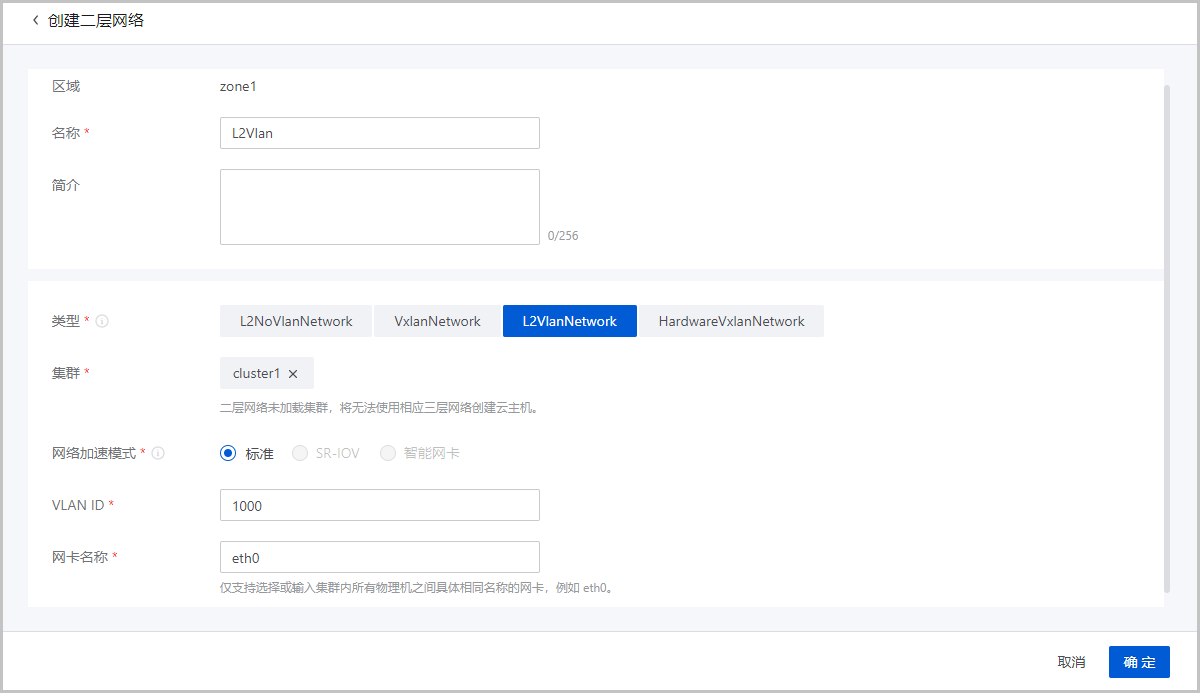

图 2. 创建L2VlanNetwork


创建VxlanNetwork

可参考以下示例输入相应内容:
  • 区域:显示当前区域
  • 名称:设置二层网络名称。命名规则:长度限制1~128字符,输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介:可选项,备注相关信息
  • 类型:选择VxlanNetwork
  • 网络加速模式:仅支持标准加速模式,即使用Linux Bridge类型交换机,但不采用任何网络加速技术
  • VXLAN Pool:选择VxlanNetwork所属的软件SDN类型VXLAN Pool
    说明:
    • 创建VxlanNetwork,需提前创建软件SDN类型VXLAN Pool。
    • 关于创建软件SDN类型VXLAN Pool更多介绍,请参考创建软件SDN类型VXLAN Pool
  • VNI:可选项,可从VXLAN Pool中选择指定的VNI;若留空不填,则由云平台动态随机分配
图 3所示:

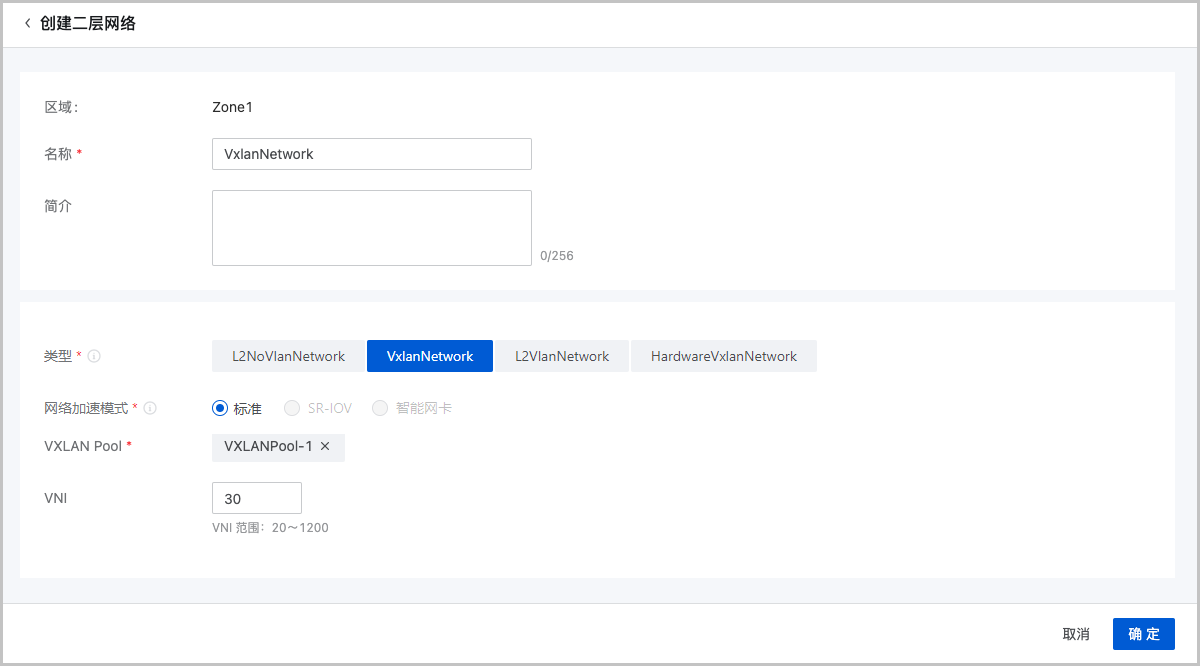

图 3. 创建VxlanNetwork


创建HardwareVxlanNetwork

可参考以下示例输入相应内容:
  • 区域:显示当前区域
  • 名称:设置二层网络名称。命名规则:长度限制1~128字符,输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介:可选项,备注相关信息
  • 类型:选择HardwareVxlanNetwork
  • 网络加速模式:仅支持标准加速模式,即使用Linux Bridge类型交换机,但不采用任何网络加速技术
  • VXLAN Pool:选择VxlanNetwork所属的硬件SDN类型VXLAN Pool
    说明:
    • 创建VxlanNetwork,需提前创建硬件SDN类型VXLAN Pool。
    • 关于创建硬件SDN类型VXLAN Pool更多介绍,请参考创建硬件SDN类型VXLAN Pool
  • VNI:可选项,可从VXLAN Pool中选择指定的VNI;若留空不填,则由云平台动态随机分配
图 4所示:

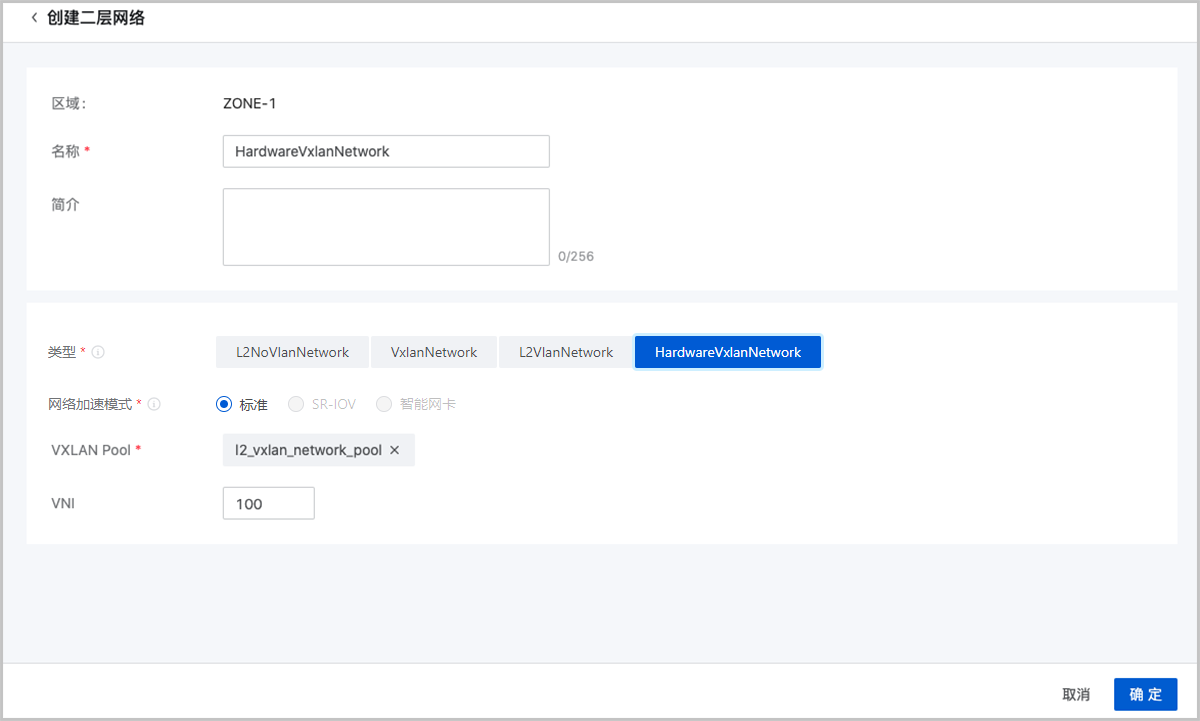

图 4. 创建HardwareVxlanNetwork
