网络服务

云平台为云主机提供以下网络服务:安全组、虚拟IP、弹性IP、端口转发、负载均衡、防火墙、IPsec隧道、OSPF区域、Netflow、端口镜像、路由表。

支持以下两种网络架构模型:
  • 扁平网络
  • VPC网络

网络服务模块

网络服务模块:用于提供网络服务的模块。在UI界面已隐藏。

主要有以下四种:
  1. VirtualRouter(虚拟路由器网络服务模块,不建议使用)

    提供以下网络服务:DNS、SNAT、负载均衡、端口转发、弹性IP、DHCP

  2. Flat Network Service Provider(扁平网络服务模块)
    提供以下网络服务:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • 弹性IP:分布式EIP实现的弹性IP地址,可通过公有网络访问内部私有网络。
    • DHCP:分布式DHCP实现动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
    • VipQos:虚拟IP限速,限制上行及下行带宽。仅作用于弹性IP。
  3. VPC Router(VPC网络服务模块)
    提供以下网络服务:
    • IPsec:使用IPsec隧道协议实现虚拟私有网络(VPN)的连接。
    • VRouterRoute:通过路由表,用户可管理自定义路由。
    • CentralizedDNS:在启用分布式DHCP服务的场景下,提供DNS服务。
    • VipQos:虚拟IP限速,限制上行及下行带宽。
    • DNS:使用VPC路由器提供DNS服务。
    • SNAT:云主机使用SNAT可以直接访问外部互联网。
    • 负载均衡:将虚拟IP地址的访问流量分发到一组后端的云主机上,自动检测并隔离不可用的云主机。
    • 端口转发:提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
    • 弹性IP:使用VPC路由器可通过公有网络访问云主机的私有网络。
    • DHCP:集中式DHCP服务
  4. SecurityGroup(安全组网络服务模块)
    提供以下网络服务:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

扁平网络实践

生产环境中,一般建议使用以下网络服务的组合:
  • 扁平网络服务模块:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • 弹性IP:分布式EIP实现的弹性IP地址,可通过公有网络访问内部私有网络。
    • DHCP:分布式DHCP实现的动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
  • 安全组网络服务模块:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

VPC网络实践

生产环境中,一般建议使用以下网络服务的组合:
  • 扁平网络服务模块:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • DHCP:分布式DHCP实现的动态获取IP地址。
  • VPC网络服务模块:
    • DNS:使用VPC路由器提供DNS服务。
    • SNAT:云主机使用SNAT可以直接访问外部互联网。
    • 路由表:通过路由表,用户可管理自定义路由。
    • 弹性IP:使用VPC路由器可通过公有网络访问云主机的私有网络。
    • 端口转发:提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
    • 负载均衡:将虚拟IP地址的访问流量分发到一组后端的云主机上,并自动检测并隔离不可用的云主机。
    • IPsec隧道:使用IPsec隧道协议实现虚拟私有网络(VPN)的连接。
  • 安全组网络服务模块:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

高级网络服务

  • 动态路由:支持OSPF动态路由协议,用于单一自治系统内决策路由,适用于VPC网络场景。
  • 组播路由:将组播源发送的组播消息转发给云主机,在发送端和接收端实现点对多点连接,适用于VPC网络场景。
  • VPC防火墙:通过对VPC路由器接口处南北向流量进行过滤,有效保护整个VPC通信安全及VPC路由器安全,适用于VPC网络场景。
  • 端口镜像:将云主机网卡的网络流量复制一份到远端,对端口上的业务报文进行分析,方便对网络数据进行监控管理,适用于扁平/VPC网络场景。
  • Netflow:通过Netflow对VPC路由器网卡的进出流量进行分析监控,支持Netflow V5、V9两种数据流输出格式,适用于VPC网络场景。

概述

安全组:为云主机网卡提供安全控制,按照指定的安全规则对进出网卡的TCP/UDP/ICMP等数据包进行有效过滤。

功能特点

安全组与安全规则

安全组主要通过添加的安全规则控制和过滤进出网卡的流量,一个安全组可以添加多条安全规则。
  • 安全规则主要对流量来源或目的进行控制,按控制的流量流向,可分为入方向规则和出方向规则:
    • 入方向规则:针对由外部进入网卡的流量,主要控制流量来源。
    • 出方向规则:针对由网卡向外发送的流量,主要控制流量目的。
  • 出/入方向规则控制的源/目的可以被设置为IP地址/段或安全组:
    • IP地址/段作为源:适用于入方向规则,入方向规则会允许/拒绝来自该IP地址/段的流量访问。
    • 安全组作为源:适用于入方向规则,入方向规则会允许/拒绝来自源安全组内网卡的流量访问。
    • IP地址/段作为目的:适用于出方向规则,出方向规则会允许/拒绝网卡访问该IP地址/段。
    • 安全组作为目的:适用于出方向规则,出方向规则会允许/拒绝当前组内网卡访问目的安全组内的网卡。
  • 同一方向上有多条规则时,可以设置规则生效优先级。

    这是由于安全组同时支持黑名单和白名单机制,同一源/目的上被设置多条规则时,可能发生冲突。设置优先级后,同一源/目的优先级最高的规则生效。

  • 安全组内的网卡默认允许相互访问,系统会自动添加相应的出/入方向规则,该规则优先级高于所有自定义规则,且不可修改或删除。如需取消组内互通,可以停用该规则。

安全组与网卡

安全组需加入网卡后,才会受安全组规则的控制。一张网卡可以加入多个安全组。
  • 网卡加入多个安全组时,可设置安全组优先级,网卡将首先匹配优先级较高的安全组下的规则。
    说明: 所有管理员安全组优先级高于租户/子账户安全组。
  • 网卡加入安全组后,除安全规则规定外,默认允许其他所有出方向流量,拒绝其他所有入方向流量,用户也可以自定义调整该策略,控制未被安全组规定的流量。

安全组与权限

安全组分为管理员安全组和租户/子账户安全组。通常,管理员安全组由管理员创建、归管理员所有,租户/子账户安全组由租户/子账户创建,归租户/子账户所有。
  • 租户/子账户只能查看和操作自己所有的安全组。
  • 管理员可以查看和管理全部安全组,其中,管理员安全组可以被绑定到任意云主机,租户/子账户安全组只能被绑定到与其所有者一致的云主机。

注意事项

  • 若使用安全组同时使用其他网络服务(如负载均衡、路由表等),需确保其他网络服务所需要的安全组规则已添加至该安全组中。
  • 公有网络、扁平网络和VPC网络均支持安全组服务,安全组服务均由安全组网络服务模块提供,使用方法均相同:使用iptables进行云主机的安全控制。
  • 安全组实际上是一个分布式防火墙,每次规则变化、加入/删除网卡都会导致多个云主机上的安全组规则被更新。

创建安全组

ZStack Cloud主菜单,点击资源中心 > 网络服务 > 基础网络服务 > 安全组,进入安全组界面,点击创建安全组,弹出创建安全组界面。

可参考以下示例输入相应内容:
  • 名称:设置安全组名称
  • 简介:可选项,可留空不填
  • 网卡:可选项,选择云主机网卡加入安全组,云主机网卡可在创建安全组时直接添加,也可在创建安全组后添加
  • 入方向规则:可选项,设置外部流量对网卡的访问规则,可在创建安全组时直接设置,也可在创建安全组后添加
  • 出方向规则:可选项,设置网卡的对外访问规则,可在创建安全组时直接设置,也可在创建安全组后添加
添加出/入方向规则时,需设置以下参数:
  • 类型:设置规则控制的流量流向
  • 优先级:可选项,设置规则的生效优先级,取值范围:1-100范围内的整数。数值越大,优先级越低
    说明:
    • 如不手动设置,该规则默认排在当前所有已有规则之后。
    • 如填写的优先级已被占用,则原占用该优先级的规则将自动向后顺延。例如,设置当前规则优先级为 2,则原优先级为 2 的规则顺延为 3,原优先级为 3 的规则顺延为 4,以此类推。
  • IP地址类型:选择IP地址类型
  • 协议:选择规则针对的通信协议类型,支持ALL、TCP、UDP、ICMP四种类型
  • 端口:选项TCP或UDP时,需设置规则针对的端口
    说明:
    • 如需填写一个端口范围,请用起始端口-结束端口的形式表示。
    • 如需填写多个端口或端口范围,请用英文逗号“,”隔开,最多可填写10个。
  • :添加入方向规则时需设置此项,表示允许/拒绝来自指定IP地址/段或安全组的访问
    说明:
    • 按IP地址/段指定时,可填写一个IP范围,用起始IP-结束IP的形式表示
    • 按IP地址/段指定时,可填写CIDR,如同时填写CIDR和其他类型的IP地址,则CIDR的掩码必须为24位;如只填写CIDR,则无掩码限制。
    • 如需填写多个IP地址/段,请用英文逗号“,”隔开。
  • 目的:添加出方向规则时需设置此项,表示允许/拒绝组内网卡访问指定IP地址或安全组
    说明:
    • 按IP地址/段指定时,可填写一个IP范围,用起始IP-结束IP的形式表示
    • 按IP地址/段指定时,可填写CIDR,如同时填写CIDR和其他类型的IP地址,则CIDR的掩码必须为24位;如只填写CIDR,则无掩码限制。
    • 如需填写多个IP地址/段,请用英文逗号“,”隔开。
  • 启用状态:设置安全组创建完成后是否直接启用该规则,默认为启用;如设置为停用,安全组创建完成后,组内的网卡不会匹配这条规则,直到您手动启用它
  • 简介:可选项,可留空不填

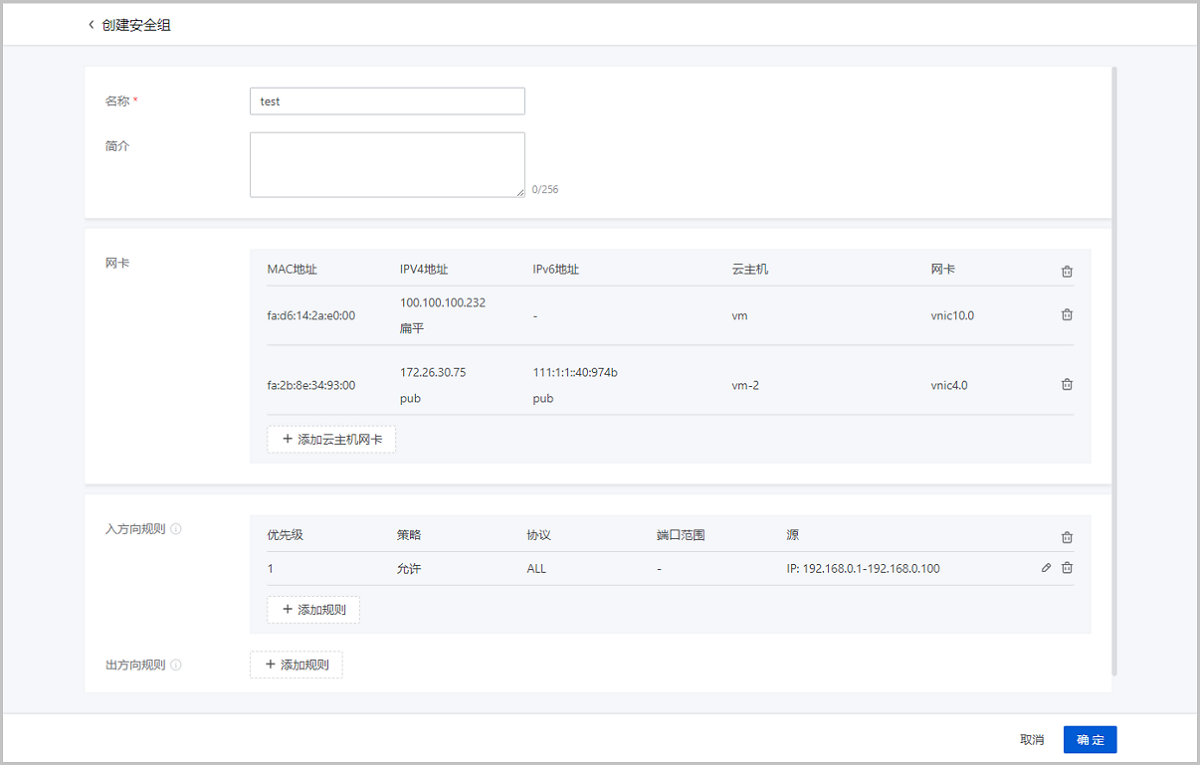

图 1所示:
图 1. 创建安全组
