云平台监控

性能分析

性能分析：通过列表方式展示云平台核心资源的性能监控指标，提供外部和内部两种监控方式，支持按资源查看性能分析结果和自定义导出分析报表，方便用户掌控云平台性能状态，提高运维效率。

查看性能分析

在ZStack Cube主菜单，点击平台运维 > 云平台监控 > 监控图表 > 性能分析，进入性能分析界面。

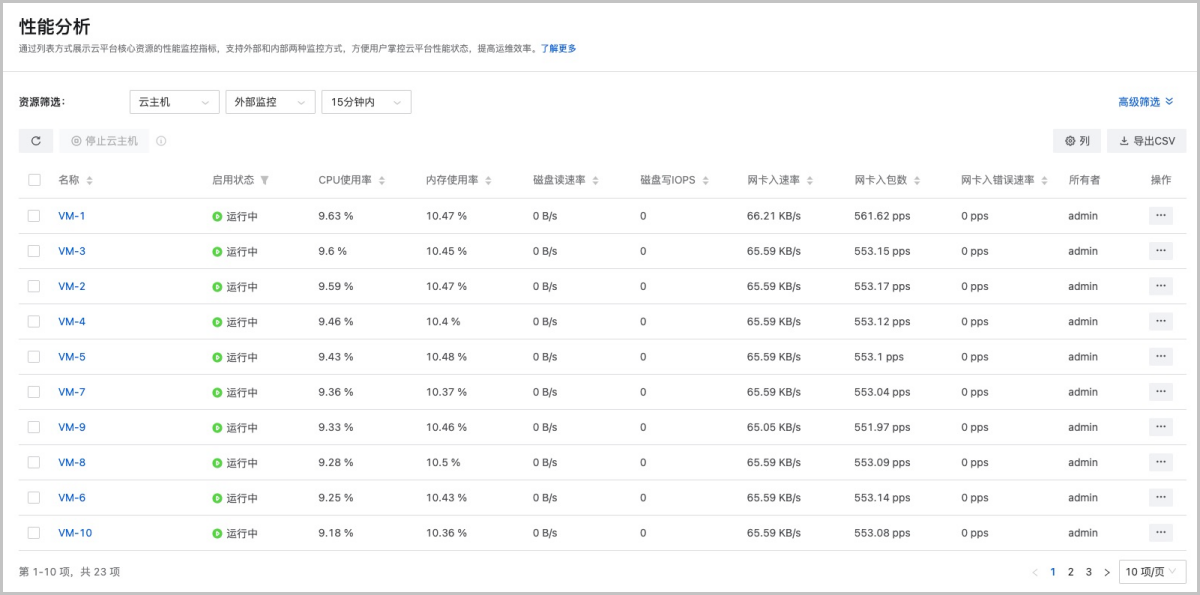

如图 1所示：

性能分析界面由筛选器和分析报表两部分组成。

筛选器：支持基础筛选和高级筛选。
- 基础筛选：支持按资源类型、监控方式、时间范围进行筛选。
  - 资源类型：支持按需查看云主机、VPC路由器、物理机、镜像服务器、三层网络和虚拟IP的监控数据。
  - 监控方式：支持外部监控和内部监控两种方式。
    - 外部监控：由Libvirt从物理机处获取监控数据，包括：CPU、内存、磁盘I/O、网卡。
    - 内部监控：由agent直接获取云主机/VPC路由器内部监控数据并推送到物理机（需要预先安装agent），包括：CPU、内存、磁盘容量。
    说明: 对于内存数据而言，内部监控比外部监控拥有更好的准确性，推荐在监控内存数据时使用内部监控。
  - 时间范围：支持选择不同的时间跨度查看监控数据，可选的时间跨度包括15分钟、1小时、1周和自定义。
- 高级筛选：支持按筛选条目、资源范围、所有者范围进一步细粒度筛选。
  - 筛选条目：支持根据监控指标与指标值（如：CPU使用率 >= 75%），将资源进行排序查看。
  - 资源范围：支持查看云平台全部资源的监控信息，或指定资源进行查看监控信息。
  - 所有者范围：针对云主机/VPC路由器/虚拟IP资源，支持查看云平台全部所有者的监控信息，或指定所有者进行查看监控信息。
分析报表：根据筛选条件，生成对应的分析报表。
- 支持根据资源名称或监控指标进行排序。
- 支持以CSV格式导出全部或当前页面的报表信息。
- 支持自定义每页展示的条目数量，默认每页展示10个条目。
说明:
- 云主机分析报表页面支持停止云主机操作。
- 云主机分析报表支持根据云主机的启用状态进行筛选。
- 云主机/VPC路由分析报表支持自定义展示列。
- 导出云主机/VPC路由器分析报表时，支持自定义导出监控指标的平均值、最大值和最小值。

不同资源对应的监控指标说明如下：

资源类型	监控方式	监控指标	描述
云主机/VPC路由器	外部监控	默认IPv4地址	默认展示当前区域内所有云主机的默认IPv4地址说明: VPC路由器暂不支持此项。
		云盘真实容量	默认展示当前区域内所有云主机的云盘真实容量说明: VPC路由器暂不支持此项。
		云盘总容量	展示云主机云盘总容量。说明: VPC路由器暂不支持此项。
		CPU使用率	默认展示当前区域内所有云主机/VPC路由器的CPU使用率（平均值）说明: 如果存在多个CPU，CPU使用率可能会超过100%。
		内存使用率	默认展示当前区域内所有云主机/VPC路由器的内存平均使用率（平均值）
		磁盘读速度	默认展示当前区域内所有云主机/VPC路由器的磁盘读速度（平均值）
		磁盘写速度	默认展示当前区域内所有云主机/VPC路由器的磁盘写速度（平均值）
		网卡入速度	默认展示当前区域内所有云主机/VPC路由器的网卡入速度（平均值）
		网卡出速度	默认展示当前区域内所有云主机/VPC路由器的网卡出速度（平均值）
		磁盘读IOPS	默认展示当前区域内所有云主机/VPC路由器的磁盘读IOPS（平均值）
		磁盘写IOPS	默认展示当前区域内所有云主机/VPC路由器的磁盘写IOPS（平均值）
		网卡入包数	默认展示当前区域内所有云主机/VPC路由器的网卡入包数（平均值）
		网卡出包数	默认展示当前区域内所有云主机/VPC路由器的网卡出包数（平均值）
		网卡入错误速率	默认展示当前区域内所有云主机/VPC路由器的网卡入错误率（平均值）
		网卡出错误速率	默认展示当前区域内所有云主机/VPC路由器的网卡出错误率（平均值）
	内部监控	默认IPv4地址	默认展示当前区域内所有云主机的默认IPv4地址说明: VPC路由器暂不支持此项。
		云盘真实容量	默认展示当前区域内所有云主机的云盘真实容量说明: VPC路由器暂不支持此项。
		云盘总容量	展示云主机云盘总容量。说明: VPC路由器暂不支持此项。
		CPU使用率	默认展示当前区域内所有云主机/VPC路由器的CPU使用率（平均值）
		CPU系统进程使用率	默认展示当前区域内所有云主机/VPC路由器的CPU系统进程使用率（平均值）
		CPU用户进程使用率	默认展示当前区域内所有云主机/VPC路由器的CPU用户进程使用率（平均值）
		CPU等待占用率	默认展示当前区域内所有云主机/VPC路由器的CPU等待占用率（平均值）
		CPU空闲率	默认展示当前区域内所有云主机/VPC路由器的CPU空闲率（平均值）
		内存使用率	默认展示当前区域内所有云主机/VPC路由器的内存使用率（平均值）
		内存空闲率	默认展示当前区域内所有云主机/VPC路由器的内存空闲率（平均值）
		磁盘使用率	默认展示当前区域内所有云主机/VPC路由器的磁盘使用率（平均值）
		磁盘空闲率	默认展示当前区域内所有云主机/VPC路由器的磁盘空闲率（平均值）
物理机	/	磁盘读IOPS	默认展示当前区域内所有物理机的磁盘读IOPS（平均值）
	/	磁盘写IOPS	默认展示当前区域内所有物理机的磁盘写IOPS（平均值）
	/	磁盘已用量百分比	默认展示当前区域内所有物理机的磁盘已用量百分比（平均值）
	/	磁盘用量	默认展示当前区域内所有物理机的磁盘用量（平均值）
	/	网卡入包速率	默认展示当前区域内所有物理机的网卡入包速率（平均值）
	/	网卡出包速率	默认展示当前区域内所有物理机的网卡出包速率（平均值）
	/	网卡入错误率	默认展示当前区域内所有物理机的网卡入错误率（平均值）
	/	网卡出错误率	默认展示当前区域内所有物理机的网卡出错误率（平均值）
	/	CPU平均使用率	默认展示当前区域内所有物理机的CPU平均使用率（平均值）
	/	内存使用率	默认展示当前区域内所有物理机的内存使用率（平均值）
	/	磁盘读速度	默认展示当前区域内所有物理机的磁盘读速度（平均值）
	/	磁盘写速度	默认展示当前区域内所有物理机的磁盘写速度（平均值）
	/	网卡入速度	默认展示当前区域内所有物理机的网卡入速度（平均值）
	/	网卡出速度	默认展示当前区域内所有物理机的网卡出速度（平均值）
镜像服务器	/	镜像存储可用容量百分比	默认展示当前区域内所有镜像服务器的镜像存储可用容量百分比（平均值）
三层网络	/	已用IP数（IPv4）	默认展示当前区域内所有三层网络的已用IP数（IPv4）（平均值）
	/	已用IP百分比（IPv4）	默认展示当前区域内所有三层网络的已用IP百分比（IPv4）（平均值）
	/	可用IP数（IPv4）	默认展示当前区域内所有三层网络的可用IP数（IPv4）（平均值）
	/	可用IP百分比（IPv4）	默认展示当前区域内所有三层网络的可用IP百分比（IPv4）（平均值）
虚拟IP	/	下行网络流量	默认展示当前区域内所有虚拟IP的下行网络流量（平均值）
	/	下行网络入包速率	默认展示当前区域内所有虚拟IP的下行网络入包速率（平均值）
	/	上行网络流量	默认展示当前区域内所有虚拟IP的上行网络流量（平均值）
	/	上行网络入包速率	默认展示当前区域内所有虚拟IP的上行网络入包速率（平均值）

自定义导出分析报表

可根据筛选条件导出相应资源的分析报表，支持导出报表全部信息或仅导出当前页面信息。其中云主机/VPC路由器支持自定义导出监控指标以及对应指标的平均值、最大值和最小值。

在ZStack Cube主菜单，点击平台运维 > 云平台监控 > 监控图表 > 性能分析，进入性能分析界面。以云主机为例，在资源报表页面，点击导出CSV，选择当前页或全部，进入自定义导出页面。

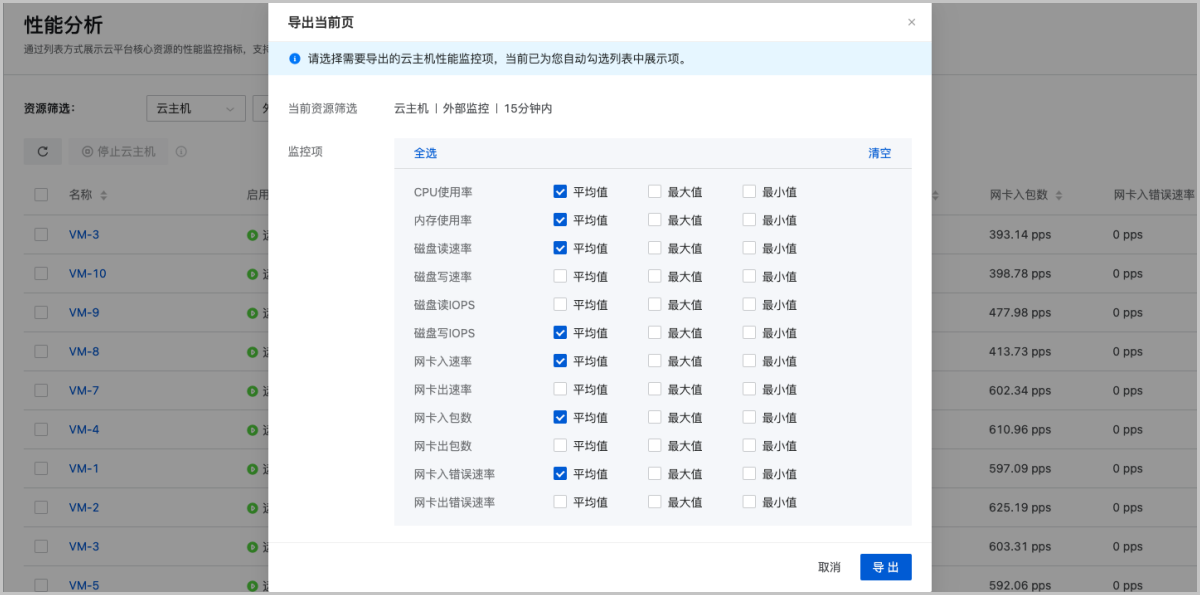

如图 2所示：

自定义导出页面展示当前所选的资源、监控方式、时间范围以及该资源支持的所有监控指标。
自定义导出页面默认勾选监控报表已有监控指标的平均值，同时支持去勾选或勾选其他监控指标的平均值、最大值、最小值。
支持一键全选或清空所有监控指标的平均值、最大值、最小值。

容量管理

通过可视化方式展示云平台核心资源的容量信息，方便用户掌控云平台容量使用情况，提高运维效率。

支持对云平台核心资源物理容量信息进行直观展示，包括：以卡片形式展示各种核心资源详细物理容量信息，以及核心资源容量TOP 10，方便用户整体掌控当前云平台核心资源物理容量使用情况，提高运维效率。

查看容量管理

在ZStack Cube主菜单，点击平台运维 > 云平台监控 > 监控图表 > 容量管理，进入容量管理界面。

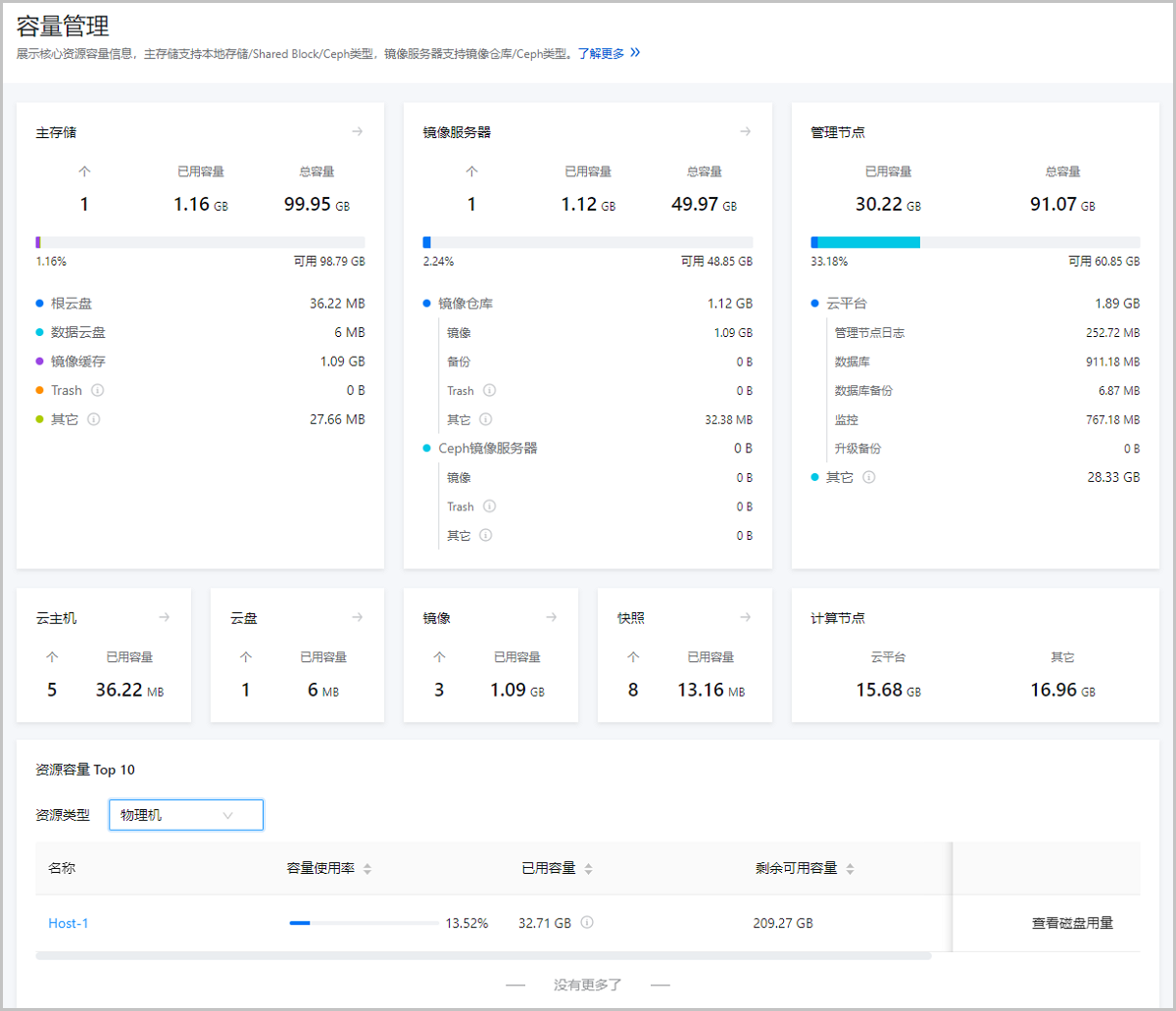

如图 1所示：

容量管理 | 概览

容量管理界面主要分为上下两个版块：

上方版块：以卡片形式展示各种核心资源详细容量信息，包括：主存储、镜像服务器、管理节点、云主机、云盘、镜像、快照、计算节点。
下方版块：对各种核心资源容量信息进行TOP 10排序，包括：物理机、主存储、镜像服务器、镜像、云主机、云盘、快照。

说明:

本界面展示的资源容量信息均为资源的真实物理容量。
本界面数据均为静态数据，每次刷新页面会获取最新数据。
目前支持统计以下主存储类型：本地存储、SharedBlock、Ceph。
目前支持统计以下镜像服务器类型：镜像仓库、Ceph。

资源容量 | 卡片详情

支持以卡片形式展示各种核心资源详细容量信息，详情如下：

主存储卡片：展示当前区域内主存储的容量使用详情。

资源总览：展示当前区域内主存储的资源数量、已用容量和总容量，并以容量进度条直观展示主存储整体容量使用进度，不同颜色代表主存储内不同类型数据的容量占用，进度条下方标明剩余可用容量。
- 资源数量：当前区域内所有主存储的总数量；
- 已用容量：当前区域内所有主存储的已用容量之和；
- 总容量：当前区域内所有主存储的总容量之和；
- 剩余可用容量：当前区域内所有主存储的剩余可用容量之和。

资源详情：展示主存储内不同类型数据的容量详情。

表 1. 主存储
数据类型	描述
根云盘	根云盘：云主机的系统云盘，用于支撑云主机的系统运行。根云盘容量：当前区域内所有根云盘的容量之和。
数据云盘	数据云盘：云主机使用的数据云盘，一般用于扩展的存储使用。数据云盘容量：当前区域内所有数据云盘的容量之和。
镜像缓存	镜像缓存：首次创建云主机/云盘时，会将镜像服务器中的镜像下载到主存储中作为镜像缓存。镜像缓存容量：当前区域内所有主存储中的镜像缓存容量之和。
Trash	Trash：跨主存储迁移云主机/云盘时，源主存储中残留的源文件。 Trash容量：当前区域内所有主存储中的Trash容量之和。
其它	其它：主存储中存放的操作系统、日志和第三方软件等。其它容量：当前区域内所有主存储中的其它数据容量之和。

说明: 不建议使用同一个物理磁盘部署多个本地存储，会导致主存储容量统计不准确。

镜像服务器卡片：展示当前区域内镜像服务器的容量使用详情。

资源总览：展示当前区域内镜像服务器的总数量、已用容量和总容量，并以容量进度条直观展示镜像服务器整体容量使用进度，不同颜色代表不同类型镜像服务器的容量占用，进度条下方标明剩余可用容量。
- 资源数量：当前区域内所有镜像服务器的总数量；
- 已用容量：当前区域内所有镜像服务器的已用容量之和；
- 总容量：当前区域内所有镜像服务器的总容量之和；
- 剩余可用容量：当前区域内所有镜像服务器的剩余可用容量之和。

资源详情：展示不同类型镜像服务器内不同类型数据的容量详情。

表 2. 镜像服务器
镜像服务器类型	数据类型	描述
镜像仓库	镜像	镜像：云主机或云盘所使用的镜像模板文件。镜像容量：当前区域内所有镜像仓库中的镜像容量之和。
	备份	备份：将镜像仓库作为本地备份服务器时存储的备份文件。备份容量：当前区域内所有作为本地备份服务器的镜像仓库中的备份容量之和。
	Trash	Trash：跨镜像仓库迁移镜像时，源镜像仓库中残留的源文件。 Trash容量：当前区域内所有镜像仓库中的Trash容量之和。
	其它	其它：镜像仓库中存放的操作系统、日志和第三方软件。其它容量：当前区域内所有镜像仓库中的其它数据容量之和。
Ceph镜像服务器	镜像	镜像：云主机或云盘所使用的镜像模板文件。镜像容量：当前区域内所有Ceph镜像服务器中的镜像容量之和。
	Trash	Trash：跨Ceph镜像服务器迁移镜像时，源镜像服务器中残留的源文件。 Trash容量：当前区域内所有Ceph镜像服务器中的Trash容量之和。
	其它	其它：Ceph镜像服务器中存放的操作系统、日志和第三方软件等。其它容量：当前区域内所有Ceph镜像服务器中的其它数据容量之和。

计算节点卡片：展示当前区域内计算节点的容量使用详情。
- 云平台：当前区域内云平台系统文件占用所有计算节点磁盘的容量之和；
- 其它：除云平台系统文件占用容量外，当前区域内所有计算节点磁盘的其它已用容量之和。
云主机卡片：展示当前区域内云主机的容量使用详情。
- 数量：当前区域内所有云主机的总数量；
- 已用：当前区域内所有云主机根云盘的容量之和。
  说明: 根云盘容量统计数据仅包括云主机系统数据。
云盘：展示当前区域内云盘的容量使用详情。
- 数量：当前区域内所有数据云盘的总数量；
- 已用：当前区域内所有数据云盘的容量之和。
镜像：展示当前区域内镜像的容量使用详情。
- 数量：当前区域内所有镜像的总数量；
- 已用：当前区域内所有镜像的容量之和。
快照：展示当前区域内快照的容量使用详情。
- 数量：当前区域内所有快照的总数量；
  说明:
  - 快照数量统计数据包括：云主机快照、云盘快照；
  - 若存在快照组，将拆分为相应的云主机快照以及云主机加载的所有数据云盘快照分别统计数量。
- 已用：当前区域内所有快照的容量之和。
  说明: 由于Ceph主存储上的快照不占用容量，相应快照容量不予统计。

管理节点：展示当前云平台管理节点的容量使用详情。

资源总览：展示当前云平台管理节点的已用容量和总容量，并以容量进度条直观展示管理节点整体容量使用进度，不同颜色代表管理节点内不同类型数据的容量占用，进度条下方标明剩余可用容量。
- 单管理节点场景：
  - 已用容量：当前云平台管理节点的已用容量；
  - 总容量：当前云平台管理节点的总容量；
  - 剩余可用容量：当前云平台管理节点的剩余可用容量。
- 多管理节点物理机高可用场景：
  - 已用容量：当前云平台所有管理节点的已用容量之和；
  - 总容量：当前云平台所有管理节点的总容量之和；
  - 剩余可用容量：当前云平台所有管理节点的剩余可用容量之和。

资源详情：展示管理节点内不同类型数据的容量详情。

数据类型 \| 一级	数据类型 \| 二级	描述
云平台	管理节点日志	管理节点日志：管理节点的操作日志文件。管理节点日志容量：单管理节点场景：当前云平台管理节点日志的容量。多管理节点物理机高可用场景：当前云平台所有管理节点日志的容量之和。
	数据库	数据库：即管理节点数据库，用于存储和管理云平台所有的管理服务数据。数据库容量：单管理节点场景：当前云平台管理节点数据库占用的容量。多管理节点物理机高可用场景：当前云平台所有管理节点数据库占用的容量之和。
	数据库备份	数据库备份：管理节点数据库的备份数据。数据库备份容量：单管理节点场景：当前云平台管理节点数据库备份占用的容量。多管理节点物理机高可用场景：当前云平台所有管理节点数据库备份占用的容量之和。
	监控	监控：管理节点中存放的云平台监控数据和审计数据。监控容量：单管理节点场景：管理节点中存放的云平台监控数据和审计数据的容量。多管理节点物理机高可用场景：所有管理节点中存放的云平台监控数据和审计数据的容量之和。
	升级备份	升级备份：云平台升级时，管理节点数据库和配置信息文件的备份数据。升级备份容量：单管理节点场景：当前云平台管理节点升级备份占用的容量。多管理节点物理机高可用场景：当前云平台所有管理节点升级备份占用的容量之和。
其它	/	其它：除云平台相关数据（管理节点日志、数据库、数据库备份、监控、升级备份）外，管理节点中存放的其它所有数据。其它容量：单管理节点场景：当前云平台管理节点中的其它数据容量。多管理节点物理机高可用场景：当前云平台所有管理节点中的其它数据容量之和。

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持
