快速入门

准备工作

ZStack Cloud云平台使用弹性裸金属管理功能需要准备以下工作：

确保已安装最新版本的ZStack Cloud，并添加弹性裸金属管理模块许可证。
确保已准备好物理服务器，待添加为裸金属节点、网关节点。服务器至少需要一张PXE启动的网卡做网络管理。另外，用作本地磁盘（纳管）启动的裸金属节点服务器需确保部署网卡的dhcpclient服务已开启。
搭建弹性裸金属管理环境前，需提前规划物理网络环境，包括：管理网络、存储网络、部署网络、IPMI网络、业务网络等。其中：
- 部署网络性能要求较高，推荐至少使用万兆网卡。
- 若使用ZStack Ceph企业版主存储，推荐使用未添加访问令牌的ZStack Ceph企业版主存储。若使用添加访问令牌的ZStack Ceph企业版主存储，需注意：
  - 需额外申请iscsi模块授权。
  - 添加访问令牌的ZStack Ceph企业版主存储仅支持加载弹性裸金属集群，不支持加载云平台KVM集群，且不支持和Shared Block主存储混用。
确保ZStack Cloud已部署弹性裸金属所需的基本资源。例如：主存储、公有网络/扁平网络/VPC网络、镜像等弹性裸金属实例相关资源。
确保已准备好安装了agent的弹性裸金属镜像，并添加到ZStack Cloud。弹性裸金属镜像制作详情可参考弹性裸金属镜像制作指南。

注意事项

使用弹性裸金属管理功能需要注意以下情况：

物理硬件和环境要求

计算资源：
- 预备用作裸金属节点的服务器需要一张PXE启动的网卡做网络管理。建议使用服务器的第一张网卡作为部署网卡，以提高部署效率。
- 裸金属节点目前支持所有x86 CPU架构服务器、以及鲲鹏等主流国产化ARM服务器。
- 网关节点目前支持所有x86 CPU架构服务器。若存在裸金属节点使用ARM CPU架构，需同时为网关节点添加ARM版本repo源。
存储资源：
- 目前支持的主存储包括：Shared Block主存储、Ceph主存储和Vhost主存储。其中，ZStack Ceph企业版主存储要求使用4.2.0.300及以上版本。
- 若使用ZStack Ceph企业版存储，需登录ZStack Ceph企业版管理节点，将网关节点添加为网关服务器角色，并确保配置正确。详细操作步骤如下：
  1. 登录ZStack Ceph企业版管理节点，将网关节点添加为网关服务器角色。
  2. 在ZStack Cloud中，确保网关节点处于已连接状态后，进入网关节点系统，运行以下脚本开启网关节点target内核模块：
```
[root@172-25-13-12 ~ ]# if [ -f /etc/xdc/xdc.conf ]; then sed -i '/^xdc_proxy_feature/d' /etc/xdc/xdc.conf; echo xdc_proxy_feature = true >>/etc/xdc/xdc.conf; echo -e "iscsi_target_mod\ntarget_core_user\ntarget_core_iblock" > /etc/modules-load.d/target.conf; systemctl enable target; systemctl enable xdc; fi
```
    运行成功后，重启该网关节点服务器。
    说明: 若不手动运行该脚本，首次使用该存储创建弹性裸金属实例时会失败。用户需手动重启网关节点之后，再次使用该存储创建弹性裸金属实例即可成功。
  3. 在ZStack Ceph企业版中确保网关节点服务器处于健康状态后，登录网关节点服务器，确保xdc、target服务处于运行状态，且加载了一系列内核模块。
- 若对接使用ZStack Ceph企业版存储，且欲为之添加ZStack Ceph企业版存储产品的访问令牌，需提前登录ZStack Ceph企业版管理节点，在设置 > 访问令牌界面，获取管理员权限的访问令牌。在云平台添加Ceph类型主存储时，填写所获取的访问令牌。
  说明: 需确保ZStack Ceph企业版存储许可证有效。
  如图 1和图 2所示：

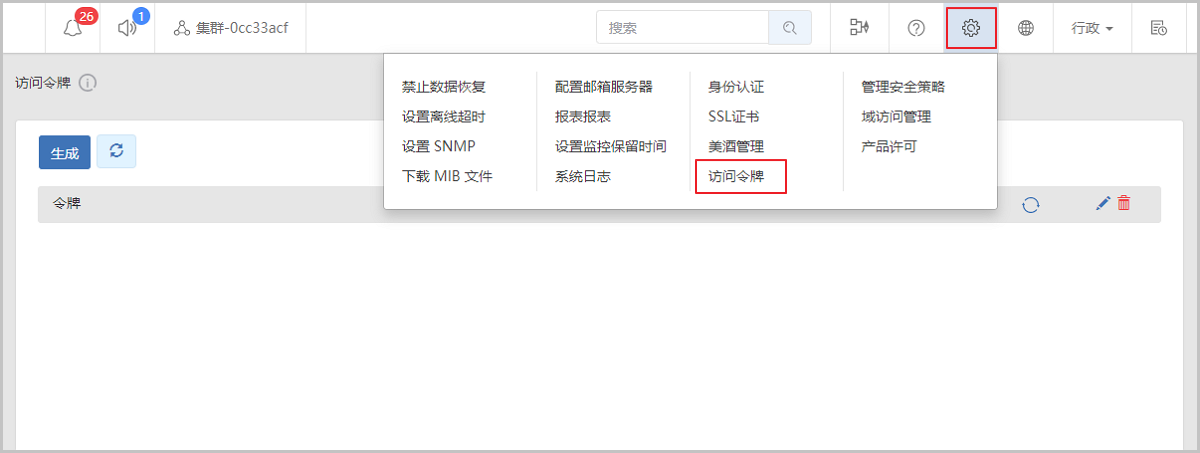

  图 1. 获取访问令牌

  图 2. 添加ZStack Ceph企业版主存储
网络环境：
- 物理网络环境包括：管理网络、存储网络、部署网络、IPMI网络、业务网络等。其中，部署网络性能要求较高，推荐至少使用万兆网络。
- 确保部署网络内不存在其他DHCP服务，避免DHCP冲突。
- 目前支持的业务网络包括：扁平网络、公有网络、VPC网络。

软件系统和环境限制

弹性裸金属实例系统和网络限制：

弹性裸金属实例支持主流x86操作系统和部分ARM操作系统。如表 1所示：

表 1. 操作系统清单
CPU架构	操作系统类型	操作系统
x86	Windows	Windows 2012 Windows 2016 Windows 2019 Windows10
x86	Linux	CentOS 7 CentOS 8 Ubuntu 18LTS Ubuntu 20LTS
ARM	Linux	CentOS 7 麒麟V10

弹性裸金属实例需安装agent，否则部分功能无法正常使用。建议提前制作好已安装agent的镜像，用于创建弹性裸金属实例。镜像制作详情可参考弹性裸金属镜像制作指南。若使用未安装agent的镜像，创建弹性裸金属实例后仍需安装agent或相关依赖包。安装步骤详情可参考弹性裸金属实例agent。
Windows类型弹性裸金属实例目前只支持NOVLAN类型二层网络。
弹性裸金属实例网卡Bond配置：
- Linux系统的弹性裸金属实例业务网卡和部署网卡均支持配置Bond。其中业务网卡支持在云平台上配置，部署网卡仅支持在系统中手动配置。
- Windows系统的弹性裸金属实例业务网卡和部署网卡暂不支持Bond配置。
说明: 若在云平台上加载Bond网卡，建议安装最新版本弹性裸金属agent，否则可能加载失败。

弹性裸金属集群和主存储组合限制：

同一弹性裸金属集群加载主存储存在限制，详情请参考表 2。

表 2. 主存储与弹性裸金属集群组合关系
主存储搭配方式	弹性裸金属集群组合限制
Ceph	同一弹性裸金属集群，只能加载一个Ceph主存储。
Shared Block	同一弹性裸金属集群，支持加载一个或多个Shared Block主存储。
Vhost	同一弹性裸金属集群，只能加载一个Vhost主存储。
Ceph + Shared Block	同一弹性裸金属集群，支持同时加载一个Ceph主存储以及一个或多个Shared Block主存储。

快速使用向导

首次使用弹性裸金属管理功能，在ZStack Cloud主菜单，点击资源中心 > 弹性裸金属管理 > 向导中心 > 快速使用向导按钮，即可跳转到快速使用向导界面。

新手用户可参考以下步骤，快速使用弹性裸金属管理功能：

准备工作
弹性裸金属管理不仅可为应用提供专属物理服务器，保障核心应用的高性能和稳定性，而且结合云平台中资源的弹性优势，可实现灵活申请，按需使用。
使用弹性裸金属功能，务必提前完成以下准备工作：
- 了解工作原理：
  参考功能介绍中的工作原理图，了解弹性裸金属管理所需的必要资源，以及各资源与网络间的逻辑关系等信息。
- 规划物理网络：
  确保提前规划好 IPv4 类型的物理网络环境，包括：管理网络、存储网络、部署网络、业务网络、IPMI 网络。其中，部署网络推荐至少使用万兆网卡。
- 准备基本资源：
  确保云平台已部署弹性裸金属所需的基本资源，例如：主存储（Ceph或Shared Block）、业务网络等。
- 制作镜像：
  准备已安装agent的弹性裸金属镜像，并添加到云平台。否则无法执行打开控制台、修改弹性裸金属实例密码、加/卸载云盘、加/卸载网络、查看监控数据等操作。
如图 1所示：

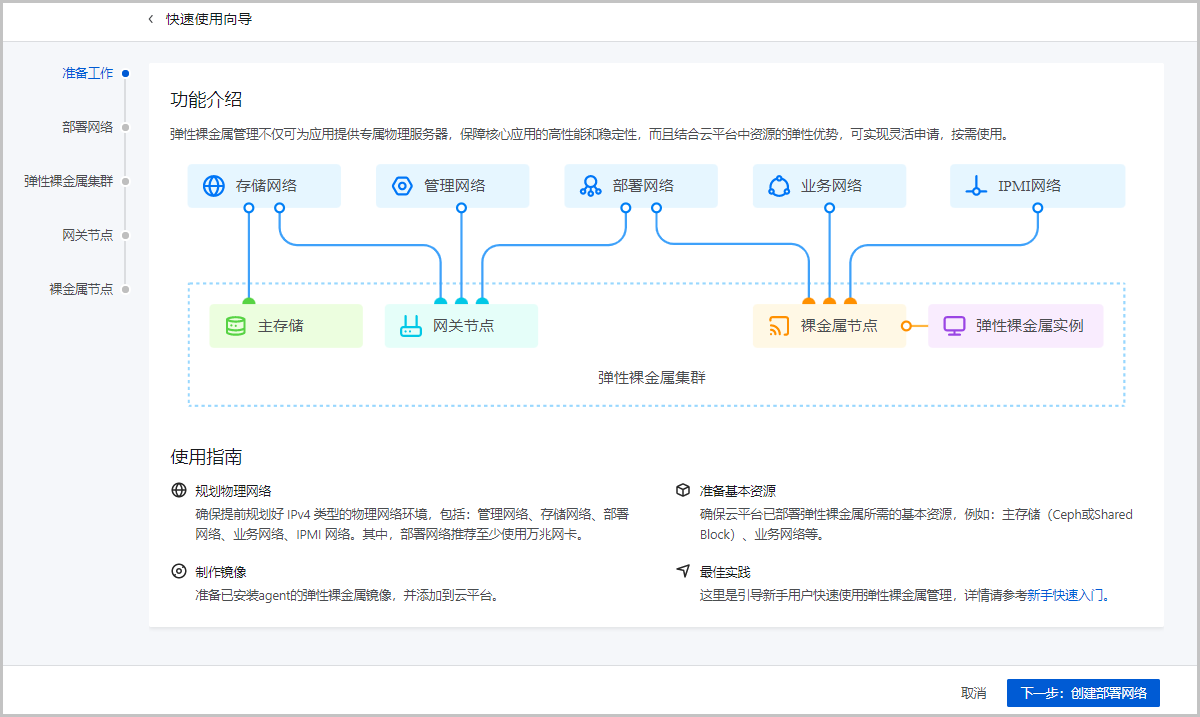

图 1. 准备工作
部署网络
部署网络：创建弹性裸金属实例时，用于PXE流程及下载镜像的专属网络。
- 搭建弹性裸金属管理环境前，需提前准备规划部署网络，目前仅支持IPv4类型。
- 部署网络性能要求较高，推荐至少使用万兆网卡。
- 部署网络支持设置网关，若部署网络需要连接其他网络时可按需配置；若不需要连接其他网络，可暂时不用配置。
可参考以下示例输入相应内容：
- 名称：设置部署网络名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
- 简介：可选项，输入部署网络相关描述或备注信息
- 网卡：输入网关节点对应部署网络使用的网卡名称，需确保与实际部署环境匹配
  说明: 填写部署网络的网卡需要注意以下情况：

  预备用作裸金属节点的服务器需要一张PXE启动的网卡做网络管理。建议使用服务器的第一张网卡作为部署网卡，以提高部署效率。

  确保部署网络内不存在其他DHCP服务，避免DHCP冲突。
- 网络段方式：可通过IP范围或CIDR方式配置网络段，支持创建IPv4类型的部署网络
  IP范围方式添加网络段需要配置以下参数：

  起始IP：设置网络段的起始IP地址

  结束IP：设置网络段的结束IP地址

  子网掩码：设置子网掩码

  网关：可选项，设置部署网络的网关
  说明: 若不需要连接其他网络，可暂时不用配置网关。
  CIDR方式添加网络段需要配置以下参数：

  CIDR：设置部署网络的CIDR

  网关：可选项，设置部署网络的网关
  说明: 若不需要连接其他网络，可暂时不用配置网关。
如图 2所示：

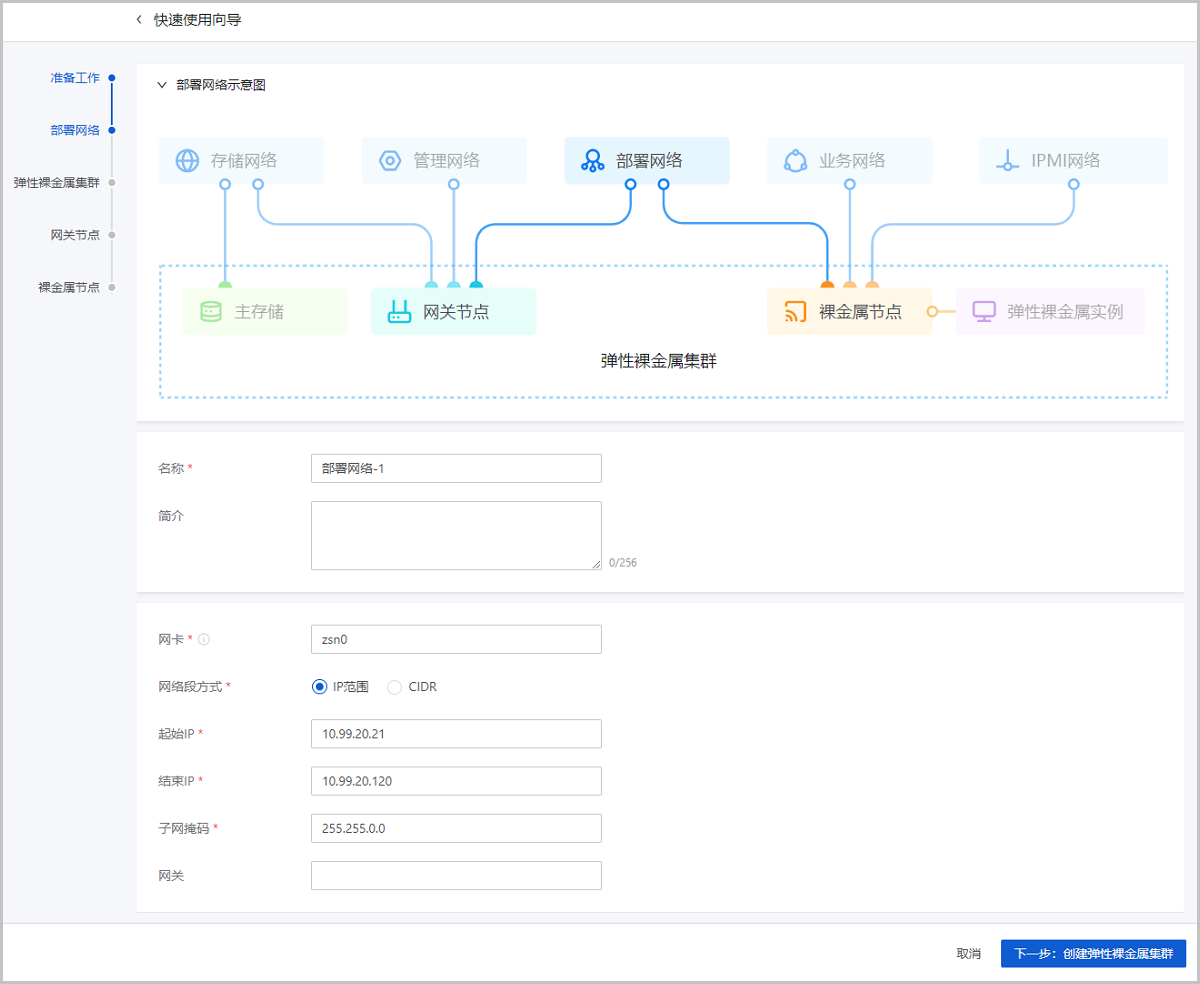

图 2. 创建部署网络
弹性裸金属集群
弹性裸金属集群：为裸金属节点提供单独的集群管理。
- 弹性裸金属集群必须加载部署网络，才能为弹性裸金属集群中裸金属节点提供PXE服务。
- 弹性裸金属集群和部署网络采用一对多关系，即一个弹性裸金属集群只允许加载一个部署网络；一个部署网络支持加载到多个弹性裸金属集群。
- 弹性裸金属集群支持加载二层网络，为集群中弹性裸金属实例提供大二层业务网络。同一二层网络上的弹性裸金属实例和云主机之间可以互相访问，无需通过网关进行路由。目前支持VLAN和NoVLAN类型的二层网络。
可参考以下示例输入相应内容：
- 名称：设置弹性裸金属集群名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
- 简介：可选项，输入弹性裸金属集群相关描述或备注信息
- CPU架构：用于规定弹性裸金属集群的 CPU 架构，包括：x86_64、aarch64
  - 若弹性裸金属集群内仅允许添加 x86 架构的裸金属节点，选择 x86_64 即可。
  - 若弹性裸金属集群内仅允许添加 ARM 架构的裸金属节点，选择 aarch64 即可。
  说明: 需确保弹性裸金属集群的CPU架构与裸金属节点的CPU架构一致。
- 部署网络：选择裸金属集群加载的部署网络
- 主存储：选择加载到弹性裸金属的主存储，支持Shared Block、Ceph主存储
- iSCSI存储：若选择Shared Block主存储，需同时将iSCSI存储加载到弹性裸金属集群
- 二层网络：选择加载到弹性裸金属集群的二层网络
如图 3所示：

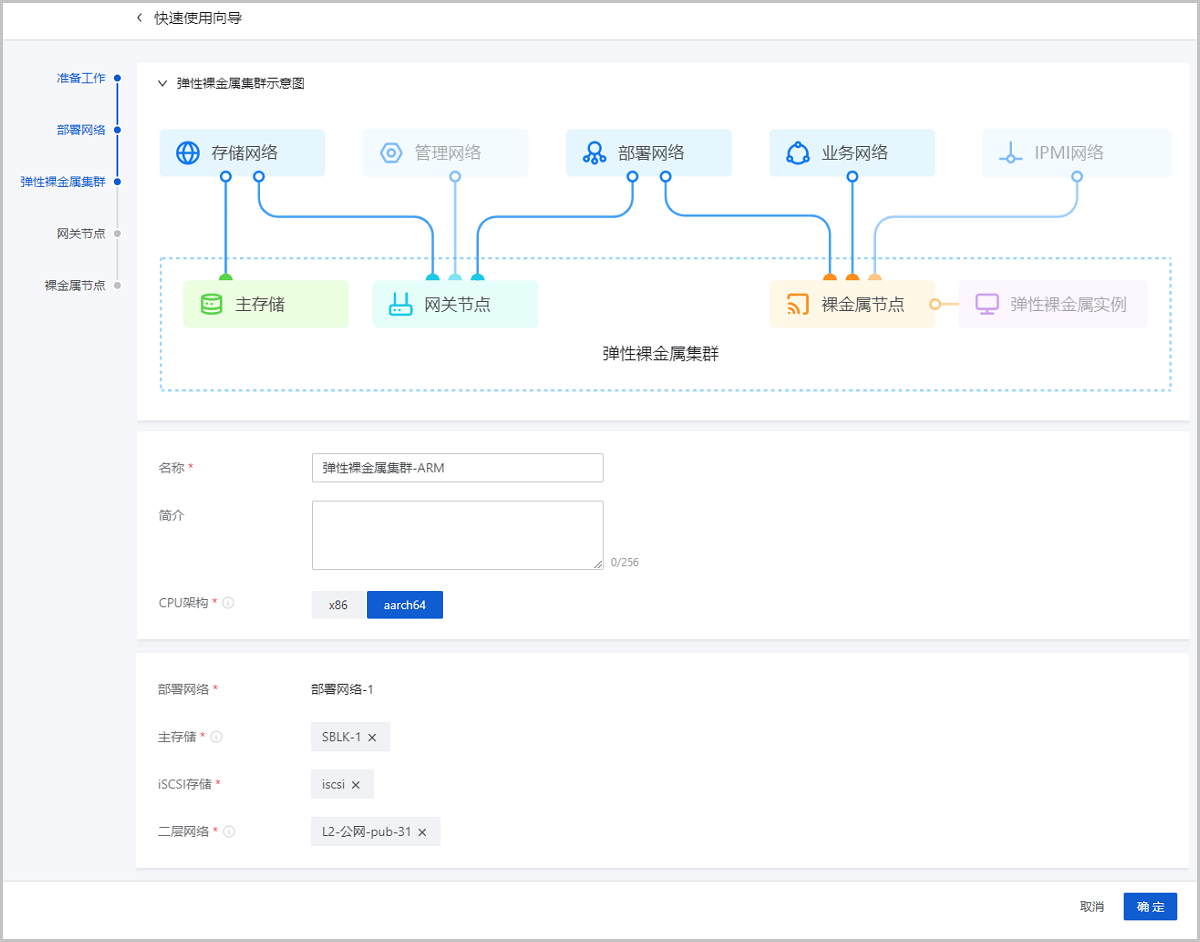

图 3. 创建弹性裸金属集群
网关节点
网关节点：云平台和弹性裸金属实例的流量转发节点。
- 裸金属集群和网关节点采用一对多关系。即一个弹性裸金属集群支持加载多个网关节点，但一个网关节点只能加载到一个弹性裸金属集群。
- 通过网关节点接管主存储，并为弹性裸金属实例分配主存储。
- 提供iPXE服务、DHCP服务等，可通过网关节点为弹性裸金属实例下发配置。
可参考以下示例输入相应内容：
- 名称：设置网关节点名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
- 简介：可选项，输入网关节点相关描述或备注信息
- 弹性裸金属集群：选择网关节点所属的弹性裸金属集群
- IP地址：根据实际情况填写网关节点的IP地址
- SSH端口：根据实际情况网关节点的SSH端口，默认为22
- 用户名：输入网关节点的用户名
- 密码：输入用户名对应的密码
如图 4所示：

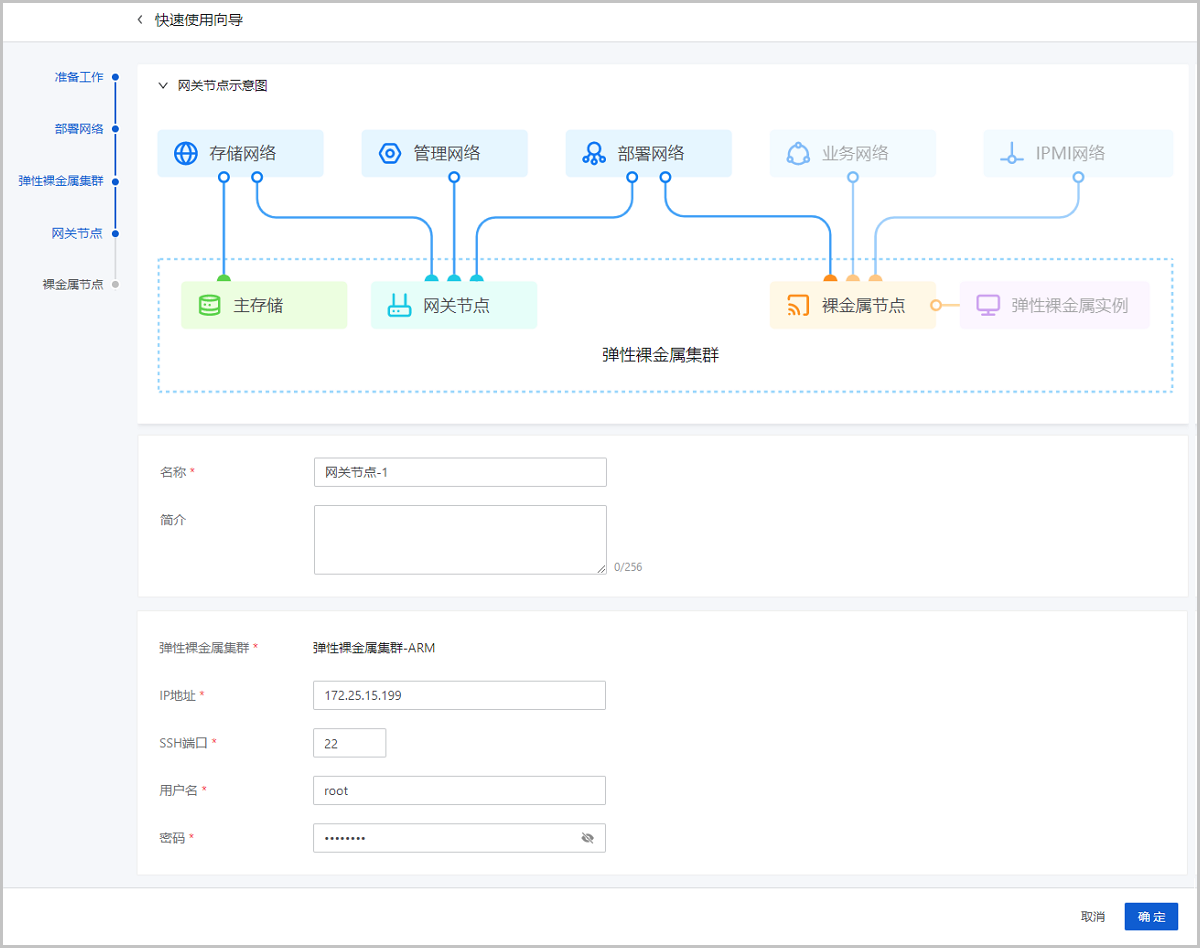

图 4. 添加网关节点
裸金属节点
裸金属节点：用于创建弹性裸金属实例，通过BMC接口以及IPMI配置进行唯一识别。
- 支持添加启动源为云盘和本地磁盘的裸金属节点。
  - 启动源为云盘：使用云盘作为裸金属节点系统盘，用于安装和部署裸金属节点操作系统。
  - 启动源为本地磁盘：使用本地磁盘作为裸金属节点系统盘，用于安装和部署裸金属节点操作系统。
  - 本地磁盘部署支持非纳管和纳管两种方式：

    本地磁盘（非纳管）方式在创建弹性裸金属实例时从云平台下载和安装操作系统，该方式会格式化本地系统盘。

    本地磁盘（纳管）方式在创建弹性裸金属实例时直接纳管原有操作系统，不再重新部署。
- 要求管理节点连接到IPMI网络，通过IPMI远程控制裸金属节点。
- 要求裸金属节点配备BMC接口，配置IPMI地址、端口、用户名、密码，并连接至IPMI网络。
- 裸金属节点和弹性裸金属实例一一对应。即一台裸金属节点只能同时分配给一个弹性裸金属实例使用，一个弹性裸金属实例只能分配到一台裸金属节点。
- 支持按裸金属节点或按裸金属规格为弹性裸金属实例提供计算资源。
可参考以下示例输入相应内容：
- 名称：设置裸金属节点名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
- 简介：可选项，输入裸金属节点相关描述或备注信息
- CPU架构：选择裸金属节点的CPU架构，包括：x86_64、aarch64
  说明: 需确保弹性裸金属集群的CPU架构与裸金属节点的CPU架构一致。
- 弹性裸金属集群：选择裸金属节点所属集群
- 启动源：设置裸金属节点启动方式，支持基于云盘和本地磁盘两种启动方式。
  - 云盘：使用云盘作为裸金属节点系统盘，用于安装和部署裸金属节点操作系统。
  - 本地磁盘：使用本地磁盘作为裸金属节点系统盘，用于安装和部署裸金属节点操作系统。

    纳管原系统：本地磁盘部署支持非纳管和纳管两种方式。

    非纳管：创建弹性裸金属实例时从云平台下载和安装操作系统。

    纳管：创建弹性裸金属实例时直接纳管原有操作系统，不再重新部署。
    若选择纳管原有系统，请注意以下情况：

    推荐纳管已安装agent的系统。若未安装agent，使用该裸金属节点创建弹性裸金属实例后，建议手动安装agent，否则使用该裸金属节点创建弹性裸金属实例后，无法执行打开弹性裸金属实例控制台、修改弹性裸金属实例密码、加/卸载云盘、加/卸载网络操作。

    默认支持BIOS模式为UEFI的系统，若需要使用BIOS模式为Legacy的系统，请联系官方技术支持获取帮助。

    请确保所纳管系统在官方支持范围内，否则该裸金属节点所创建的弹性裸金属实例操作会受限制。官方支持的操作系统可参考表 1。

    纳管原系统需设置以下参数：

    平台：根据所需纳管系统选择平台类型，支持Linux和Windows。

    弹性裸金属实例：选择是否在添加裸金属节点时，自动创建弹性裸金属实例
    说明:

    仅在启动源为本地磁盘、纳管原系统，且原系统平台为Linux时，支持同时创建弹性裸金属实例。

    同时创建裸金属实例，请确保裸金属节点处于开机状态，且已安装apring软件包和最新版agent。

    勾选后，系统将自动获取节点硬件信息并创建弹性裸金属实例，该过程不会重启裸金属节点，可保障业务正常运行。

    部署IP：如选择同时创建弹性裸金属实例，请提前为裸金属节点配置部署网络并将部署网络IP填写在此处
- IPMI信息：支持通过IPMI地址方式或IPMI地址范围方式添加相关信息
  IPMI地址方式支持单个添加，需配置以下参数：

  IPMI地址：根据实际情况输入IPMI地址

  端口：根据实际情况输入IPMI端口

  用户名：输入IPMI用户名

  密码：输入IPMI用户名对应的密码
  IPMI地址范围方式支持批量添加IPMI信息，需配置以下参数：

  IPMI地址范围：根据实际情况输入IPMI地址范围

  端口：根据实际情况输入IPMI端口，需确保IPMI地址范围内端口相同

  用户名：输入IPMI用户名，需确保IPMI地址范围内用户名相同

  密码：输入IPMI用户名对应的密码，需确保IPMI地址范围内密码相同
  说明: 如选择同时创建弹性裸金属实例，不支持批量添加IPMI信息
- 获取硬件信息：选择是否获取节点硬件信息，默认获取
  说明:

  如已勾选同时创建弹性裸金属实例，无需设置此项，系统将在不重启裸金属节点的情况下获取节点硬件信息

  如未勾选同时创建弹性裸金属实例，用户可勾选此项以获取节点硬件信息，从而保证节点正常运行并可用于创建弹性裸金属实例。

  在此处获取硬件信息，系统会自动重启裸金属节点，暂时中断裸金属节点上运行的服务，用户也可以在添加完成后，选择在不影响业务的时间执行获取操作。
如图 5所示：

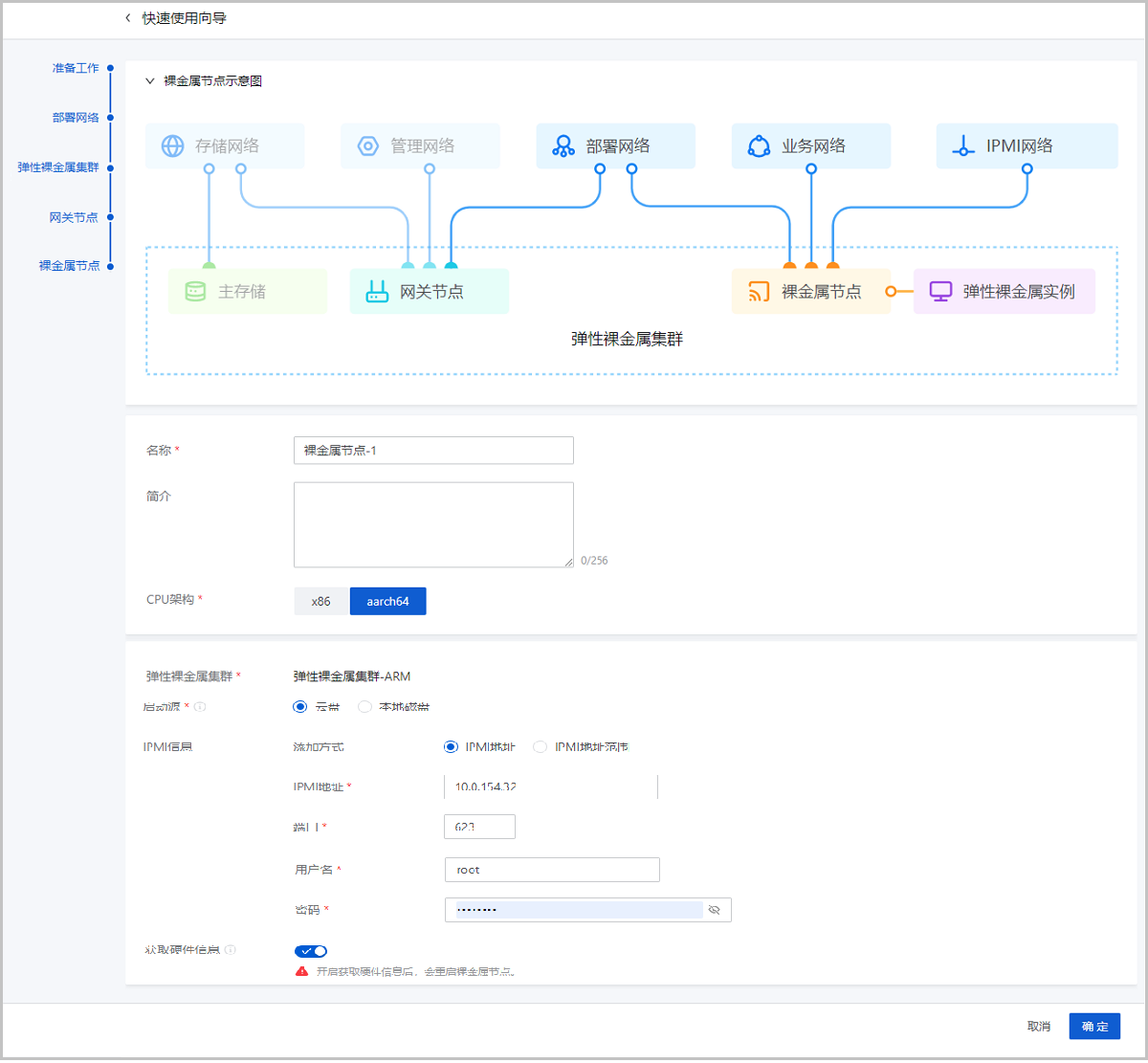

图 5. 添加裸金属节点
配置检查
完成快速使用向导，已经满足创建弹性裸金属实例的基本条件。但根据部署场景差异，还需要检查以下配置：
- 若使用ZStack Ceph企业版存储，且未添加ZStack Ceph企业版存储产品的访问令牌，需登录ZStack Ceph企业版管理节点，将网关节点添加为网关服务器角色，并确保配置正确。详细操作步骤如下：
  1. 登录ZStack Ceph企业版管理节点，将网关节点添加为网关服务器角色。
  2. 在ZStack Cloud中，确保网关节点处于已连接状态后，进入网关节点系统，运行以下脚本开启网关节点target内核模块：
    [root@172-25-13-12 ~ ]# if [ -f /etc/xdc/xdc.conf ]; then sed -i '/^xdc_proxy_feature/d' /etc/xdc/xdc.conf; echo xdc_proxy_feature = true >>/etc/xdc/xdc.conf; echo -e "iscsi_target_mod\ntarget_core_user\ntarget_core_iblock" > /etc/modules-load.d/target.conf; systemctl enable target; systemctl enable xdc; fi
    运行成功后，重启该网关节点服务器。
    说明: 若不手动运行该脚本，首次使用该存储创建弹性裸金属实例时会失败。用户需手动重启网关节点之后，再次使用该存储创建弹性裸金属实例即可成功。
  3. 在ZStack Ceph企业版中确保网关节点服务器处于健康状态后，登录网关节点服务器，确保xdc、target服务处于运行状态，且加载了一系列内核模块。
- 若对接使用ZStack Ceph企业版存储，且欲为之添加ZStack Ceph企业版存储产品的访问令牌，需提前登录ZStack Ceph企业版管理节点，在设置 > 访问令牌界面，获取管理员权限的访问令牌。在云平台添加Ceph类型主存储时，填写所获取的访问令牌。
  说明: 需确保ZStack Ceph企业版存储许可证有效。
  如图 6和图 7所示：
  图 6. 获取访问令牌

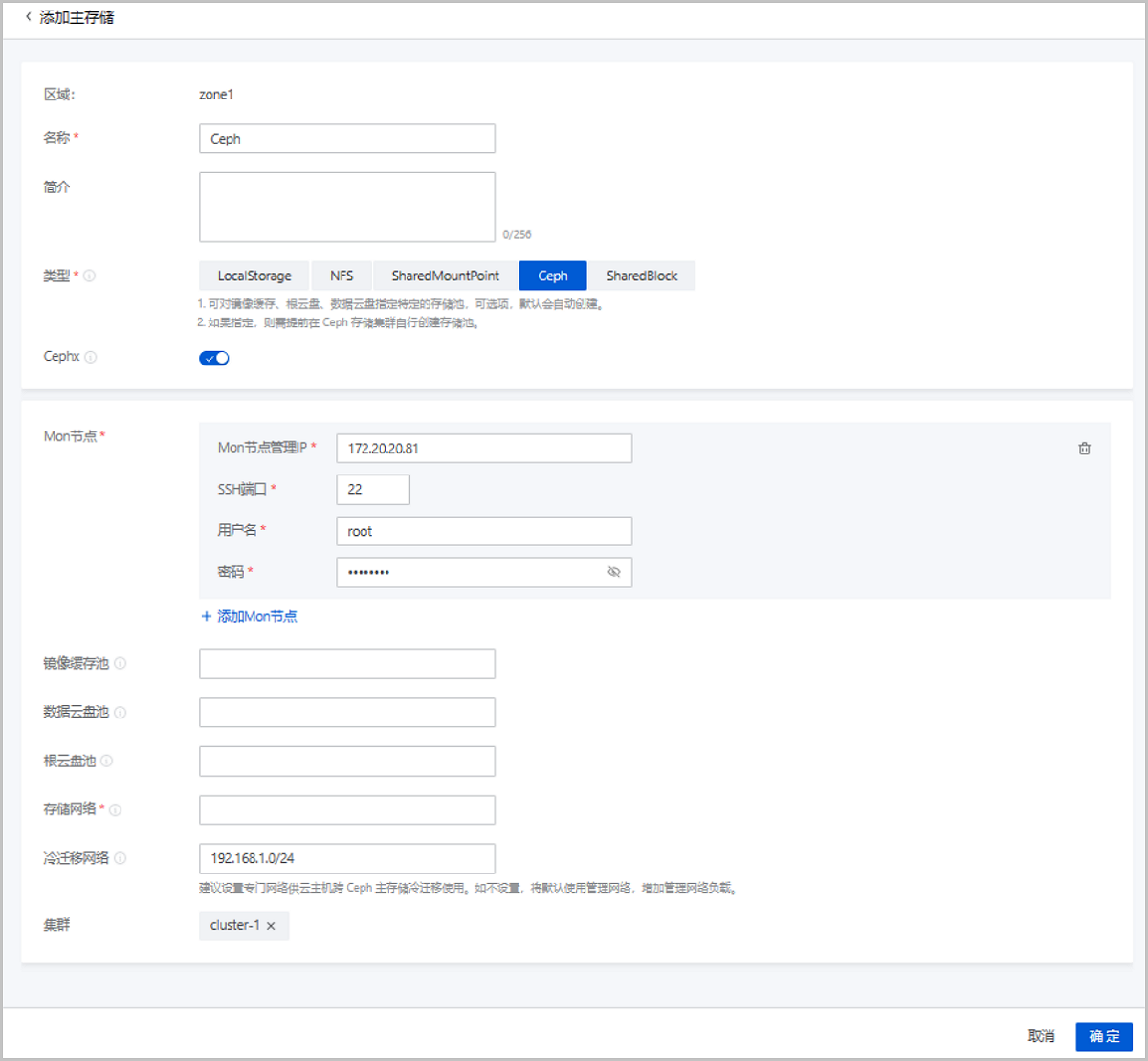

  图 7. 添加ZStack Ceph企业版主存储

弹性裸金属实例

弹性裸金属实例：性能媲美物理服务器的云实例，结合云平台中资源的弹性优势，可实现灵活申请，按需使用。

支持创建云盘部署和本地磁盘部署的弹性裸金属实例。
- 云盘部署：使用云盘作为弹性裸金属实例系统盘，用于安装和部署弹性裸金属实例操作系统。
- 本地磁盘部署：使用本地磁盘作为弹性裸金属实例系统盘，用于安装和部署弹性裸金属实例操作系统。
- 本地磁盘部署支持非纳管和纳管两种方式：
  - 本地磁盘（非纳管）方式在创建弹性裸金属实例时从云平台下载和安装操作系统，该方式会格式化本地系统盘。
  - 本地磁盘（纳管）方式在创建弹性裸金属实例时直接纳管原有操作系统，不再重新部署。
不同部署类型的弹性裸金属实例资源供给情况：
- 云盘部署和本地磁盘部署的弹性裸金属实例计算资源均由裸金属节点提供，业务网络由云平台中的三层网络提供。
- 云盘部署的PXE流程由部署网络提供，弹性裸金属实例存储资源由云平台中的SharedBlock主存储或Ceph主存储提供。
- 本地磁盘部署的弹性裸金属实例存储资源由本地磁盘提供，可以通过加载数据云盘或块存储卷的方式，由SharedBlock主存储、Ceph主存储或Vhost主存储提供扩展存储空间
推荐使用已安装agent的镜像创建弹性裸金属实例，否则无法执行打开控制台、修改弹性裸金属实例密码、加/卸载云盘、加/卸载网络操作。
默认支持使用BIOS模式为UEFI的镜像创建弹性裸金属实例；若需要使用BIOS模式为Legacy的镜像，请联系官方技术支持获取帮助。
支持为弹性裸金属实例配置业务网络，将裸金属节点所属集群加载二层网络，即可实现同一二层网络上的弹性裸金属实例和云主机之间可以互相访问，无需通过网关进行路由。
云盘部署的弹性裸金属实例支持关机自动释放裸金属节点，供其他弹性裸金属实例使用，避免资源闲置。

可参考以下示例输入相应内容：

名称：设置弹性裸金属实例名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
简介：可选项，输入弹性裸金属实例相关描述或备注信息
标签：可选项，为弹性裸金属实例绑定标签
弹性裸金属集群：可选项，选择弹性裸金属集群，用于过滤裸金属节点等相关资源
说明: 若未选择弹性裸金属集群，将根据所选裸金属节点确定弹性裸金属实例所属集群。

创建方式：支持按裸金属节点添加、按弹性裸金属规格添加两种方式

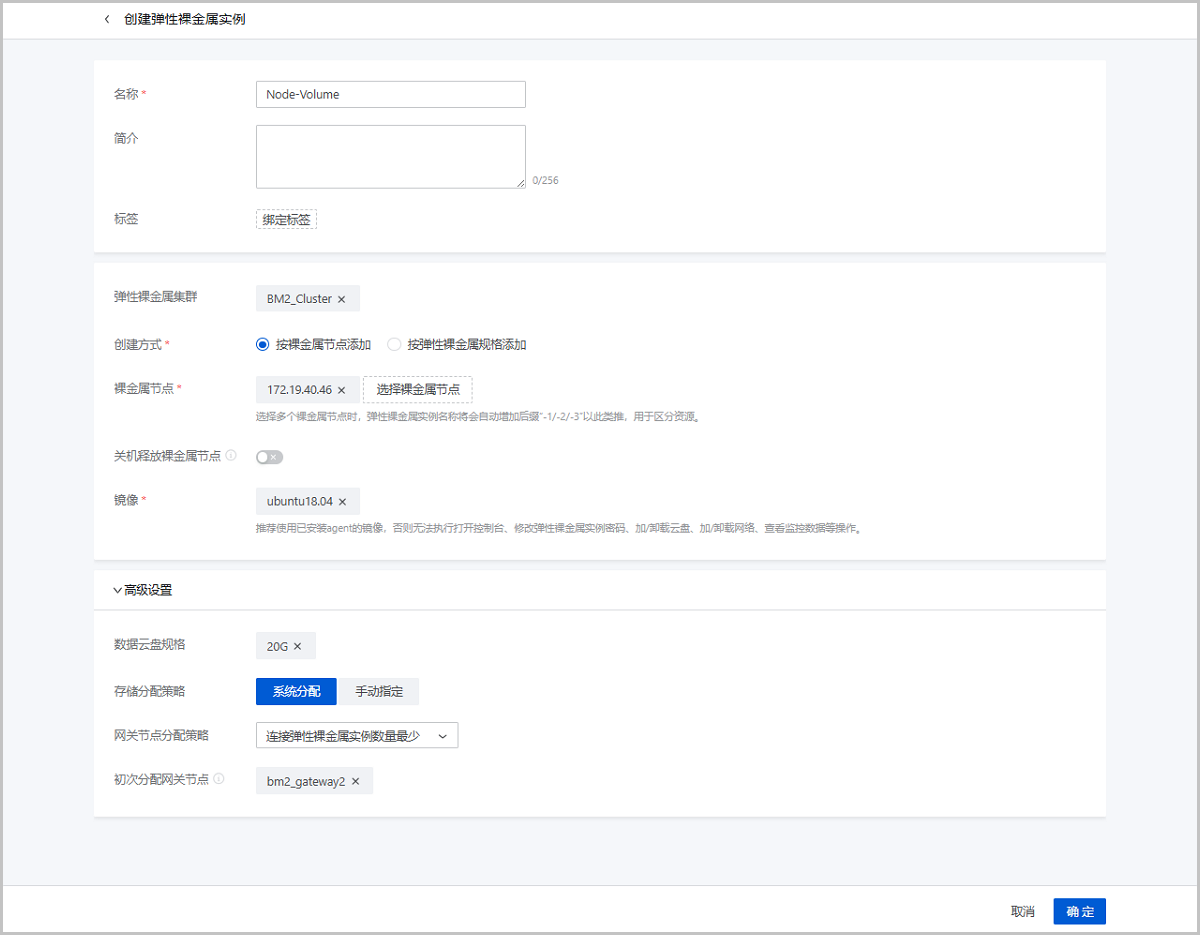

按裸金属节点添加，需要配置以下参数：

裸金属节点：按照启动源选择裸金属节点，支持云盘、本地磁盘（非纳管）、本地磁盘（纳管）三种启动源

选择启动源为云盘的裸金属节点，请注意：

云盘部署的弹性裸金属实例不支持使用Vhost主存储，由于目前同一个弹性裸金属集群加载Vhost主存储后，不支持再加载其他类型主存储，如集群已挂载Vhost主存储，建议不要使用启动源为云盘的裸金属节点，否则系统将无法分配合适的主存储资源来创建该台弹性裸金属实例

选择启动源为云盘的裸金属节点，需配置以下参数：

关机释放裸金属节点：弹性裸金属实例停止时自动释放裸金属节点，供其他弹性裸金属实例使用，避免资源闲置。默认不启用该功能
说明: 关机释放裸金属节点需要注意以下情况：
- 此操作可能更换裸金属节点，操作系统将清除弹性裸金属实例的业务网卡配置。因此，资源充足的前提下不推荐使用。
- 若按裸金属节点添加且开启此功能，弹性裸金属实例下次重启需手动选择合适的裸金属节点，且需手动配置业务网卡。
- 若按裸金属规格添加且开启此功能，弹性裸金属实例下次重启将自动选择规格匹配的裸金属节点，但仍需手动配置业务网卡。

镜像：选择创建弹性裸金属实例使用的镜像，支持主流x86操作系统和部分ARM操作系统，如下：

表 1. 操作系统清单
CPU架构	操作系统类型	操作系统
x86	Windows	Windows 2012 Windows 2016 Windows 2019 Windows 10
x86	Linux	CentOS 7 CentOS 8 Ubuntu 18LTS Ubuntu 20LTS
ARM	Linux	CentOS 7 麒麟V10

说明: 选择镜像需要注意以下情况：

推荐使用已安装agent的镜像，否则无法执行打开控制台、修改弹性裸金属实例密码、加/卸载云盘、加/卸载网络操作。
默认支持使用BIOS模式为UEFI的镜像创建弹性裸金属实例。若需要使用BIOS模式为Legacy的镜像，请联系官方技术支持获取帮助。
若选择Windows类型镜像，首次启动弹性裸金属实例时，建议先进入网络安全模式。该操作可以自动加载相关驱动，避免因驱动问题导致弹性裸金属实例启动失败。

高级设置：配置弹性裸金属实例相关高级设置
- 数据云盘规格：可选项，选择弹性裸金属实例加载云盘的规格，默认不加载云盘
- 存储分配策略：可选项，选择弹性裸金属实例根云盘、数据云盘的所属主存储。默认随机分配，也可手动配置，支持与云平台KVM集群共享主存储资源
  说明:
  - 手动指定：Vhost主存储不支持云盘部署的弹性裸金属实例，如创建云盘部署的弹性裸金属实例，无法指定Vhost主存储。
  - 系统分配：由于当前同一个弹性裸金属集群下，无法同时加载Vhost主存储和其他类型主存储，因此，当前集群加载Vhost主存储时，云盘部署的弹性裸金属实例会创建失败，因为系统无法为其分配合适的主存储资源。
- 网关节点分配策略：可选项，选择网关节点分配策略，包括：连接弹性裸金属实例数量最少、首选上次所在网关节点、随机分配。默认为：连接弹性裸金属实例数量最少
- 初次分配网关节点：可选项，选择弹性裸金属实例初次启动使用的网关节点。若留空不配置，将按照网关节点分配策略分配网关节点
  说明: 该策略仅弹性裸金属实例初次启动时生效，此后将按照网关节点分配策略分配网关节点。

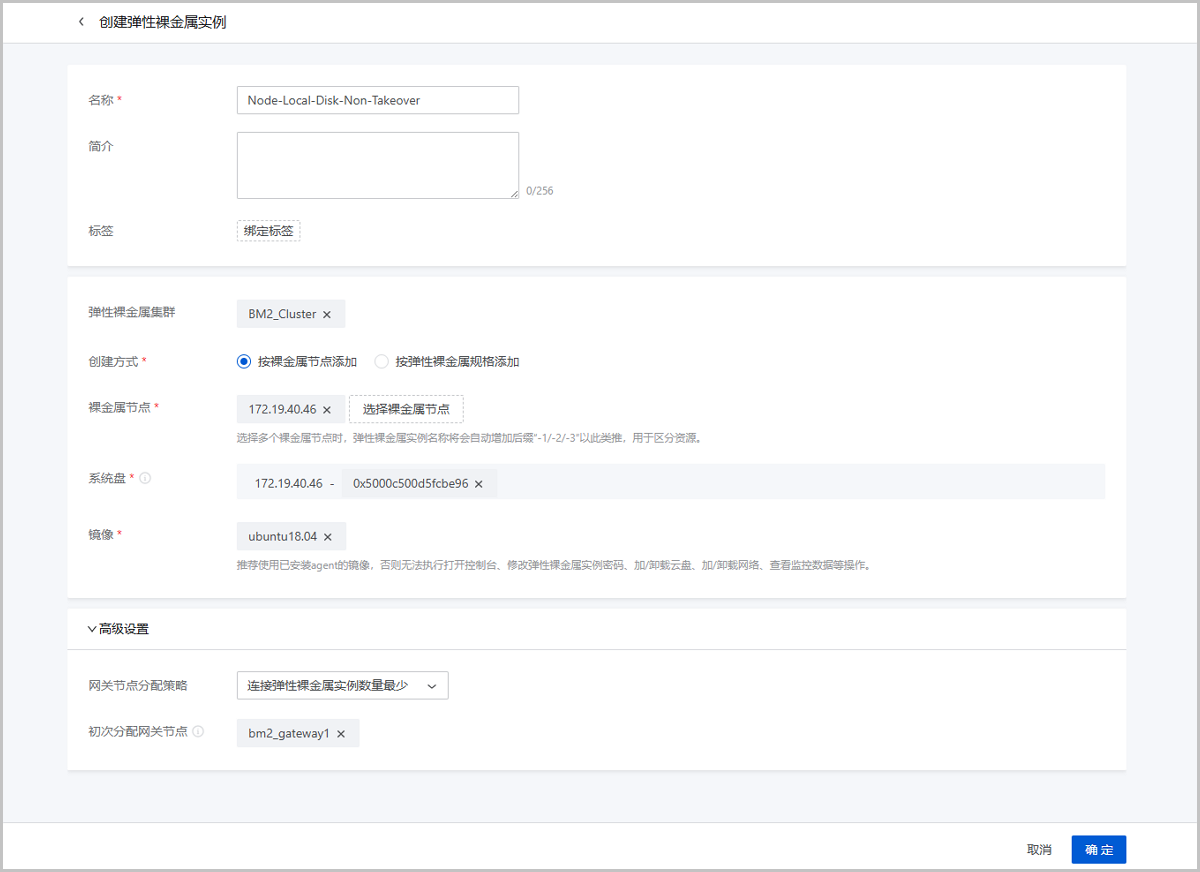

选择启动源为本地磁盘（非纳管）的裸金属节点，需要配置以下参数：

系统盘：选择一个本地磁盘作为弹性裸金属实例系统盘。
说明: 请确保所选用作系统盘的本地磁盘在BIOS中设置为第一启动顺序，该方式会格式化所选用的本地磁盘。

镜像：选择创建弹性裸金属实例使用的镜像，支持主流x86操作系统和部分ARM操作系统，如下：

表 2. 操作系统清单
CPU架构	操作系统类型	操作系统
x86	Windows	Windows 2012 Windows 2016 Windows 2019 Windows 10
x86	Linux	CentOS 7 CentOS 8 Ubuntu 18LTS Ubuntu 20LTS
ARM	Linux	CentOS 7 麒麟V10

说明: 选择镜像需要注意以下情况：

推荐使用已安装agent的镜像，否则无法执行打开控制台、修改弹性裸金属实例密码、加/卸载云盘、加/卸载网络操作。
默认支持使用BIOS模式为UEFI的镜像创建弹性裸金属实例。若需要使用BIOS模式为Legacy的镜像，请联系官方技术支持获取帮助。
若选择Windows类型镜像，首次启动弹性裸金属实例时，建议先进入网络安全模式。该操作可以自动加载相关驱动，避免因驱动问题导致弹性裸金属实例启动失败。

高级设置：配置弹性裸金属实例相关高级设置
- 数据云盘规格：可选项，选择弹性裸金属实例加载云盘的规格，默认不加载云盘
- 存储分配策略：可选项，选择弹性裸金属实例根云盘、数据云盘的所属主存储。默认随机分配，也可手动配置，支持与云平台KVM集群共享主存储资源
- 网关节点分配策略：可选项，选择网关节点分配策略，包括：连接弹性裸金属实例数量最少、首选上次所在网关节点、随机分配。默认为：连接弹性裸金属实例数量最少
- 初次分配网关节点：可选项，选择弹性裸金属实例初次启动使用的网关节点。若留空不配置，将按照网关节点分配策略分配网关节点
  说明: 该策略仅弹性裸金属实例初次启动时生效，此后将按照网关节点分配策略分配网关节点。

选择启动源为本地磁盘（纳管）的裸金属节点，需要配置以下参数：
- 高级设置：配置弹性裸金属实例相关高级设置
  - 数据云盘规格：可选项，选择弹性裸金属实例加载云盘的规格，默认不加载云盘
  - 存储分配策略：可选项，选择弹性裸金属实例根云盘、数据云盘的所属主存储。默认随机分配，也可手动配置，支持与云平台KVM集群共享主存储资源
  - 网关节点分配策略：可选项，选择网关节点分配策略，包括：连接弹性裸金属实例数量最少、首选上次所在网关节点、随机分配。默认为：连接弹性裸金属实例数量最少
  - 初次分配网关节点：可选项，选择弹性裸金属实例初次启动使用的网关节点。若留空不配置，将按照网关节点分配策略分配网关节点
    说明: 该策略仅弹性裸金属实例初次启动时生效，此后将按照网关节点分配策略分配网关节点。

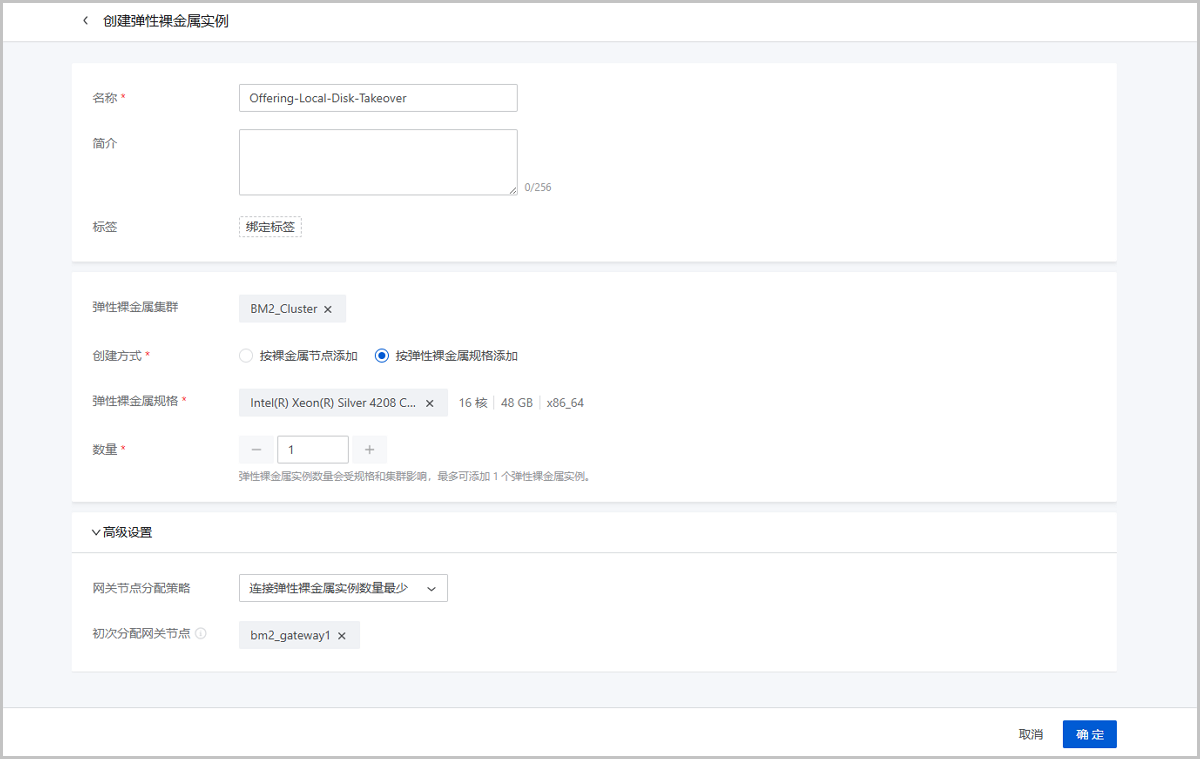

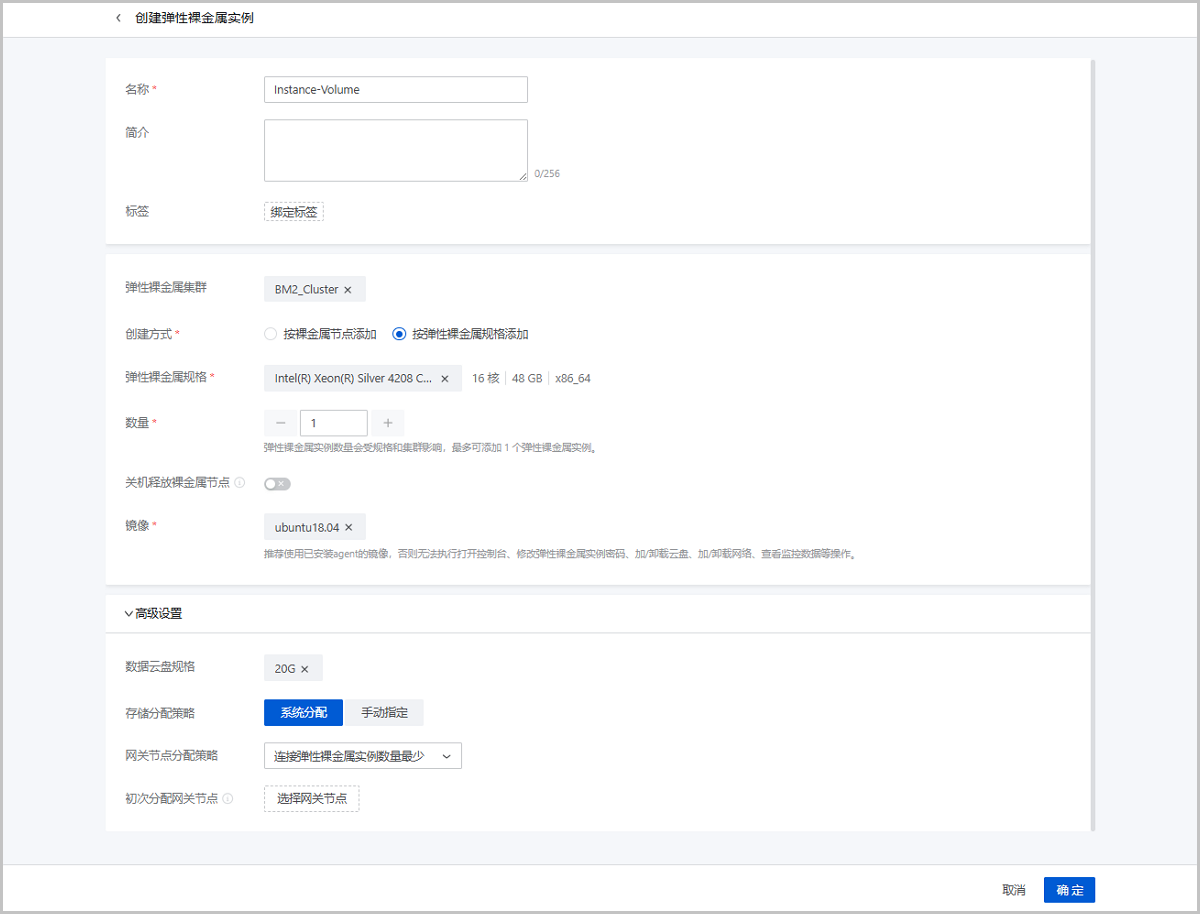

按弹性裸金属规格添加，需要配置以下参数：

弹性裸金属规格：选择弹性裸金属规格，支持启动源为云盘、本地磁盘（非纳管）、本地磁盘（纳管）三种弹性裸金属规格

选择启动源为云盘的弹性裸金属规格，请注意：

云盘部署的弹性裸金属实例不支持使用Vhost主存储，由于目前同一个弹性裸金属集群加载Vhost主存储后，不支持再加载其他类型主存储，如集群已挂载Vhost主存储，建议不要使用启动源为云盘的裸金属节点，否则系统将无法分配合适的主存储资源来创建该台弹性裸金属实例

需配置以下参数：

数量：输入创建弹性裸金属实例的数量
关机释放裸金属节点：弹性裸金属实例停止时自动释放裸金属节点，供其他弹性裸金属实例使用，避免资源闲置。默认不启用该功能
说明: 关机释放裸金属节点需要注意以下情况：
- 此操作可能更换裸金属节点，操作系统将清除弹性裸金属实例的业务网卡配置。因此，资源充足的前提下不推荐使用。
- 若按裸金属节点添加且开启此功能，弹性裸金属实例下次重启需手动选择合适的裸金属节点，且需手动配置业务网卡。
- 若按裸金属规格添加且开启此功能，弹性裸金属实例下次重启将自动选择规格匹配的裸金属节点，但仍需手动配置业务网卡。

镜像：选择创建弹性裸金属实例使用的镜像，支持主流x86操作系统和部分ARM操作系统，如下：

表 3. 操作系统清单
CPU架构	操作系统类型	操作系统
x86	Windows	Windows 2012 Windows 2016 Windows 2019 Windows 10
x86	Linux	CentOS 7 CentOS 8 Ubuntu 18LTS Ubuntu 20LTS
ARM	Linux	CentOS 7 麒麟V10

说明: 选择镜像需要注意以下情况：

推荐使用已安装agent的镜像，否则无法执行打开控制台、修改弹性裸金属实例密码、加/卸载云盘、加/卸载网络操作。
默认支持使用BIOS模式为UEFI的镜像创建弹性裸金属实例。若需要使用BIOS模式为Legacy的镜像，请联系官方技术支持获取帮助。
若选择Windows类型镜像，首次启动弹性裸金属实例时，建议先进入网络安全模式。该操作可以自动加载相关驱动，避免因驱动问题导致弹性裸金属实例启动失败。

高级设置：配置弹性裸金属实例相关高级设置
- 数据云盘规格：可选项，选择弹性裸金属实例加载云盘的规格，默认不加载云盘
- 存储分配策略：可选项，选择弹性裸金属实例根云盘、数据云盘的所属主存储。默认随机分配，也可手动配置，支持与云平台KVM集群共享主存储资源
  说明:
  - 手动指定：Vhost主存储不支持云盘部署的弹性裸金属实例，如创建云盘部署的弹性裸金属实例，无法指定Vhost主存储。
  - 系统分配：由于当前同一个弹性裸金属集群下，无法同时加载Vhost主存储和其他类型主存储，因此，当前集群加载Vhost主存储时，云盘部署的弹性裸金属实例会创建失败，因为系统无法为其分配合适的主存储资源。
- 网关节点分配策略：可选项，选择网关节点分配策略，包括：连接弹性裸金属实例数量最少、首选上次所在网关节点、随机分配。默认为：连接弹性裸金属实例数量最少
- 初次分配网关节点：可选项，选择弹性裸金属实例初次启动使用的网关节点。若留空不配置，将按照网关节点分配策略分配网关节点
  说明: 该策略仅弹性裸金属实例初次启动时生效，此后将按照网关节点分配策略分配网关节点。

选择启动源为本地磁盘（非纳管）的弹性裸金属规格，需要配置以下参数：

数量：输入创建弹性裸金属实例的数量

镜像：选择创建弹性裸金属实例使用的镜像，支持主流x86操作系统和部分ARM操作系统，如下：

表 4. 操作系统清单
CPU架构	操作系统类型	操作系统
x86	Windows	Windows 2012 Windows 2016 Windows 2019 Windows 10
x86	Linux	CentOS 7 CentOS 8 Ubuntu 18LTS Ubuntu 20LTS
ARM	Linux	CentOS 7 麒麟V10

说明: 选择镜像需要注意以下情况：

推荐使用已安装agent的镜像，否则无法执行打开控制台、修改弹性裸金属实例密码、加/卸载云盘、加/卸载网络操作。
默认支持使用BIOS模式为UEFI的镜像创建弹性裸金属实例。若需要使用BIOS模式为Legacy的镜像，请联系官方技术支持获取帮助。
若选择Windows类型镜像，首次启动弹性裸金属实例时，建议先进入网络安全模式。该操作可以自动加载相关驱动，避免因驱动问题导致弹性裸金属实例启动失败。

高级设置：配置弹性裸金属实例相关高级设置
- 数据云盘规格：可选项，选择弹性裸金属实例加载云盘的规格，默认不加载云盘
- 存储分配策略：可选项，选择弹性裸金属实例根云盘、数据云盘的所属主存储。默认随机分配，也可手动配置，支持与云平台KVM集群共享主存储资源
- 网关节点分配策略：可选项，选择网关节点分配策略，包括：连接弹性裸金属实例数量最少、首选上次所在网关节点、随机分配。默认为：连接弹性裸金属实例数量最少
- 初次分配网关节点：可选项，选择弹性裸金属实例初次启动使用的网关节点。若留空不配置，将按照网关节点分配策略分配网关节点
  说明: 该策略仅弹性裸金属实例初次启动时生效，此后将按照网关节点分配策略分配网关节点。

选择启动源为本地磁盘（纳管）的弹性裸金属规格，需要配置以下参数：
- 数量：输入创建弹性裸金属实例的数量
- 高级设置：配置弹性裸金属实例相关高级设置
  - 数据云盘规格：可选项，选择弹性裸金属实例加载云盘的规格，默认不加载云盘
  - 存储分配策略：可选项，选择弹性裸金属实例根云盘、数据云盘的所属主存储。默认随机分配，也可手动配置，支持与云平台KVM集群共享主存储资源
  - 网关节点分配策略：可选项，选择网关节点分配策略，包括：连接弹性裸金属实例数量最少、首选上次所在网关节点、随机分配。默认为：连接弹性裸金属实例数量最少
  - 初次分配网关节点：可选项，选择弹性裸金属实例初次启动使用的网关节点。若留空不配置，将按照网关节点分配策略分配网关节点
    说明: 该策略仅弹性裸金属实例初次启动时生效，此后将按照网关节点分配策略分配网关节点。

如图 8所示：

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持

准备工作

注意事项

物理硬件和环境要求

软件系统和环境限制

快速使用向导

客户评论

撰写评论

产品

解决方案

支持

联系
