部署超融合平台


进入引导页

操作步骤

  1. 成功加载bootstrap_ui服务后,将笔记本电脑与业务交换机进行连接。
    建议笔记本电脑使用bootstrap_ui IP 所在的网段 IP,例如,本次配置的bootstrap_ui IP 为 172.26.30.242,则可将笔记本电脑 IP 配置为 172.26.30.245
  2. 通过浏览器打开 URL 地址:http://172.26.30.242:18080,即可进入超融合部署的引导页。
    图 1所示:

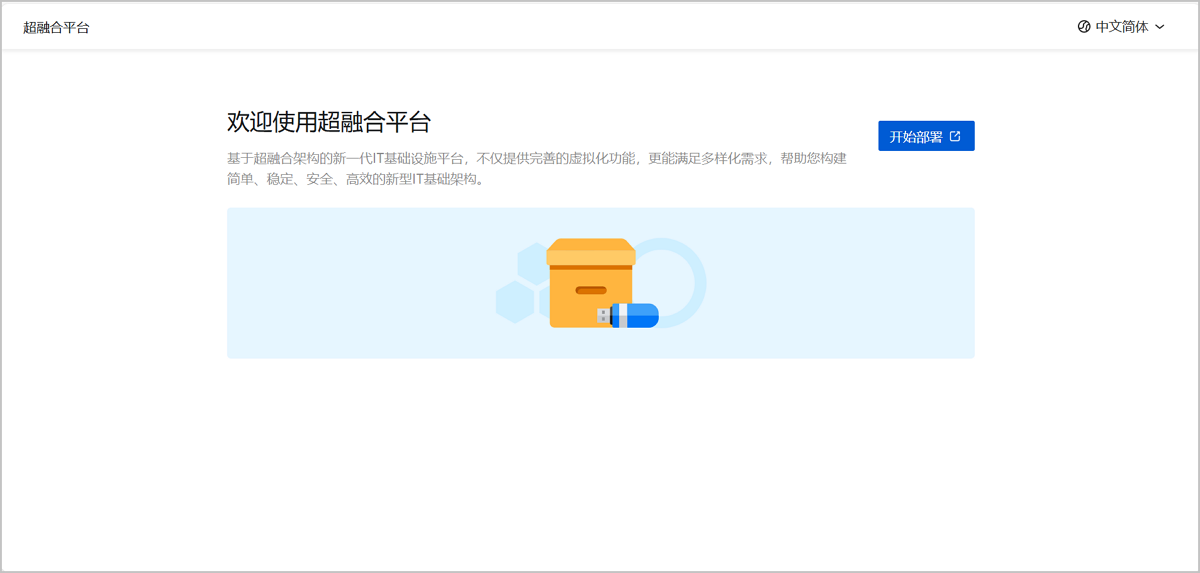

    图 1. 进入引导页


  3. 在引导页,点击开始部署

发现主机

系统自动扫描主机设备并展示设备的硬件信息,选择至少三台主机进行部署。

前提条件

  • 建议选择相同版本的主机或将所选主机升级到同一版本后再进行部署。
  • 所选主机需至少包含一张名称相同且状态为 UP 的万兆网卡。
  • 所选主机的磁盘类型需保持一致。例如,所有主机的磁盘均为全闪 SSD 磁盘,或均为 SSD 与 HDD 组合的混合磁盘。

操作步骤

  1. 发现主机页面,勾选所需部署的主机。
    说明: 若有新增设备,可点击重新扫描来重新扫描主机设备。
  2. 确认无误后,点击下一步
    图 1所示:

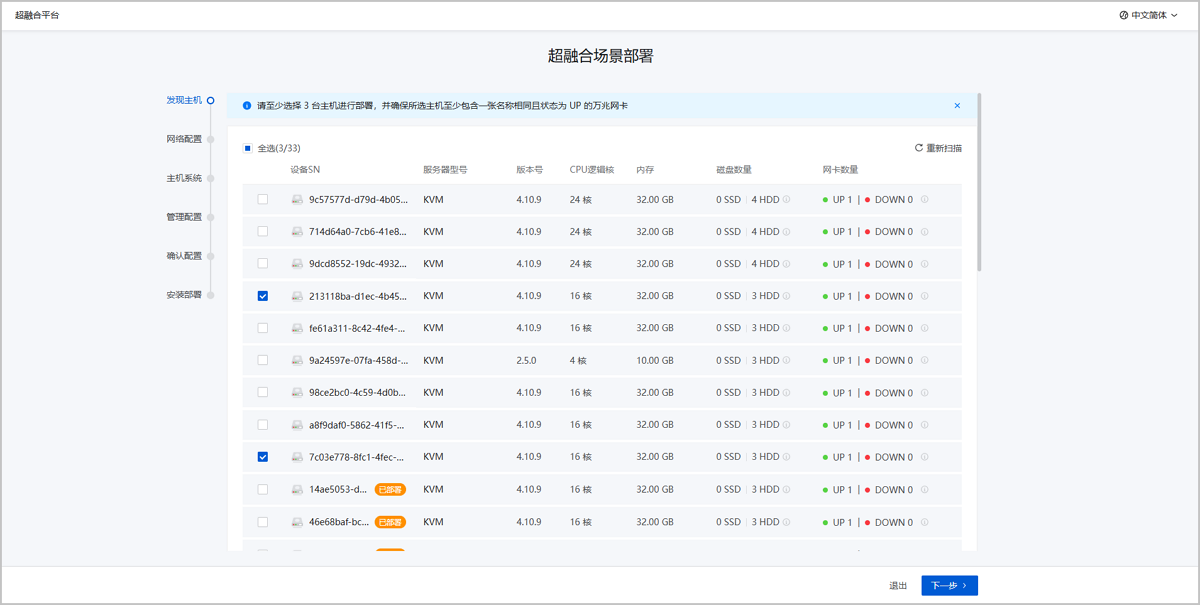

    图 1. 发现主机



网络配置

按照实际网络规划配置管理网络、存储网络、业务网络和 BMC 网络。

操作步骤

  1. 配置管理网络。
    参考以下示例完成配置:
    • 网卡:选择一张或两张速率相同的网卡,用于配置 Bond
    • Bond 模式:支持链路聚合模式和主备模式
      说明:
      • 管理网或业务网的 Bond 模式需要跟交换机配置的模式联动。若交换机配置了动态或静态链路聚合,网络的 Bond 模式仅支持链路聚合模式;若交换机无链路聚合配置,网络的 Bond 模式仅支持主备模式。
      • 若仅选择一张网卡进行配置,网络的 Bond 模式仅支持主备模式。
    • IP 范围:设置管理网络的 IP 范围
    • 子网掩码:设置管理网络的子网掩码
    • 网关:设置对应的网关地址
    • VLAN ID:可选项,若当前管理网络分配了 VLAN,请输入对应的 VLAN ID
      说明:
      • 若交换机端口配置为 Access,则超融合平台需配置为 NoVLAN 网络,不可填写 VLAN ID。
      • 若交换机端口配置为 Trunk,则超融合平台需配置为 VLAN 网络,需填写交换机对应的 VLAN ID。
    图 1所示:

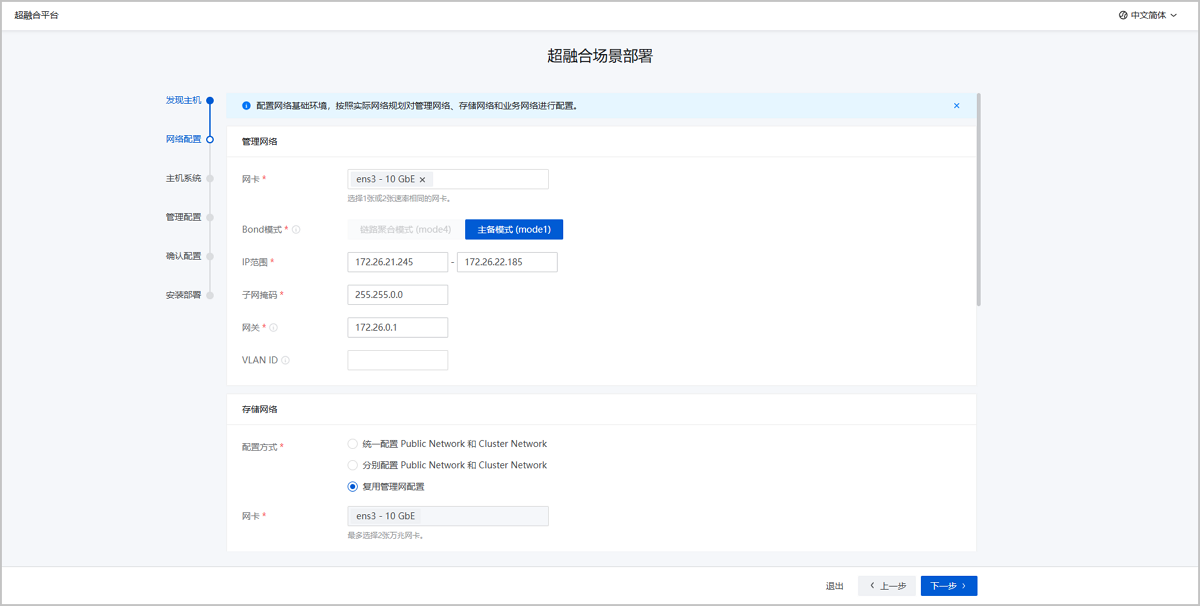

    图 1. 配置管理网络


  2. 配置存储网络。
    参考以下示例完成配置:
    • 配置方式
      • 统一配置 Public Network 和 Cluster Network:表示存储集群对外网络和存储集群内部网络复用,两个网络共用相同的配置,包括网卡、Bond 模式、IP 范围、子网掩码、VLAN ID
      • 分别配置 Public Network 和 Cluster Network:表示存储集群对外网络和存储集群内部网络分离,需分别为两个网络配置参数,包括网卡、Bond 模式、IP 范围、子网掩码、VLAN ID
      • 复用管理网配置:表示存储集群对外网络和存储集群内部网络均复用管理网络配置。若修改管理网络配置,将同步修改存储网络配置。
    说明:
    • 若仅选择一张网卡进行配置,网络的 Bond 模式仅支持主备模式。
    • 若交换机端口配置为 Access,则超融合平台需配置为 NoVLAN 网络,不可填写 VLAN ID。
    • 若交换机端口配置为 Trunk,则超融合平台需配置为 VLAN 网络,需填写交换机对应的 VLAN ID。
    • 存储网络需配置万兆网卡,若管理网络仅配置千兆网卡,则不支持复用为存储网络。
    图 2所示:

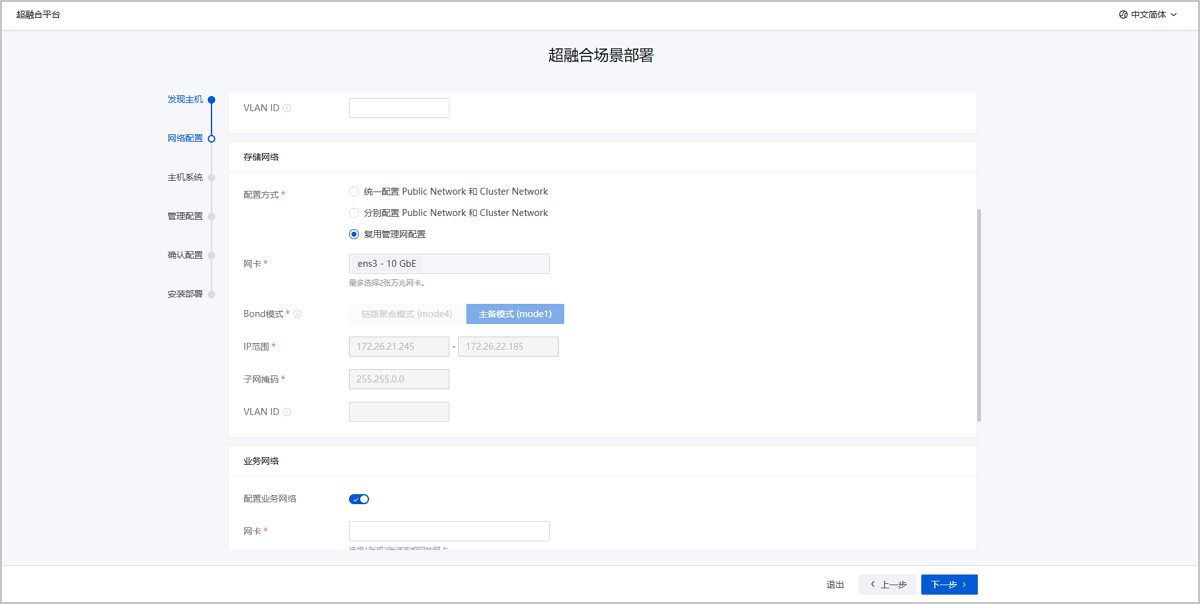

    图 2. 配置存储网络


  3. (可选)配置业务网络。
    参考以下示例完成配置:
    • 配置业务网络:按需选择是否配置业务网络,默认开启
    • 网卡:选择一张或两张速率相同的网卡,用于配置 Bond
    • Bond 模式:支持链路聚合模式和主备模式
      说明:
      • 管理网或业务网的 Bond 模式需要跟交换机配置的模式联动。若交换机配置了动态或静态链路聚合,网络的 Bond 模式仅支持链路聚合模式;若交换机无链路聚合配置,网络的 Bond 模式仅支持主备模式。
      • 若仅选择一张网卡进行配置,网络的 Bond 模式仅支持主备模式。
    • IP 范围:设置业务网络的 IP 范围
    • 子网掩码:设置业务网络的子网掩码
    • VLAN ID:可选项,若当前业务网络分配了 VLAN,请输入对应的 VLAN ID
      说明:
      • 若交换机端口配置为 Access,则超融合平台需配置为 NoVLAN 网络,不可填写 VLAN ID。
      • 若交换机端口配置为 Trunk,则超融合平台需配置为 VLAN 网络,需填写交换机对应的 VLAN ID。
    图 3所示:

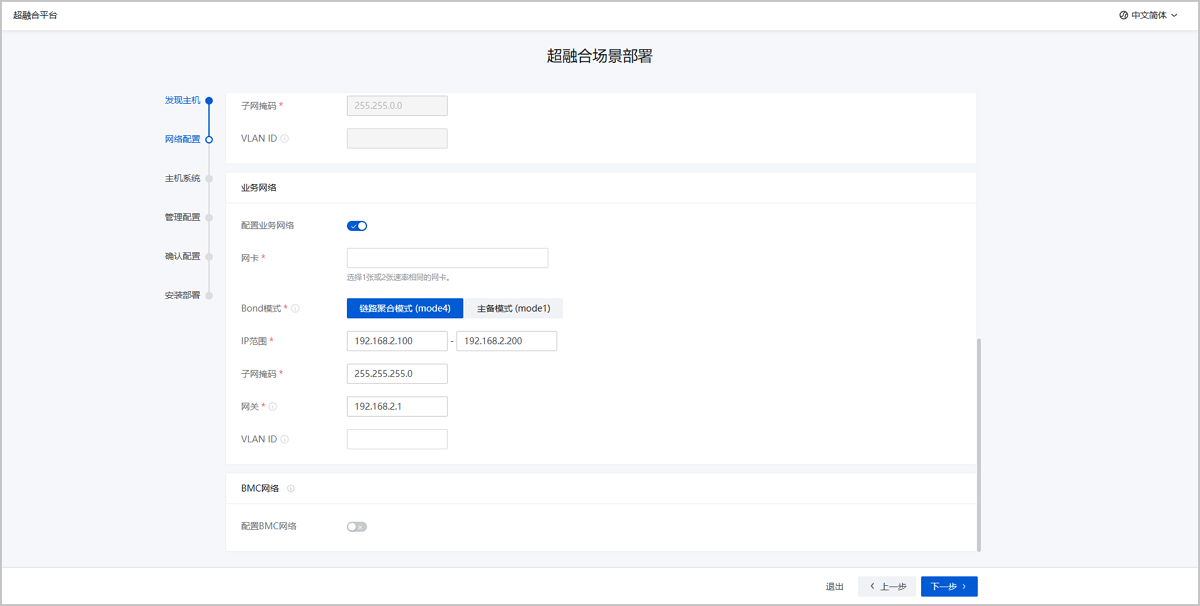

    图 3. 配置业务网络


  4. (可选)配置 BMC 网络。
    参考以下示例完成配置:
    • 配置 BMC 网络:按需选择是否配置 BMC 网络,用于主机 IPMI 远程连接和管理,默认关闭
      说明: 如需配置 BMC 网络,请确保主机已挂载 BMC 网卡。
    • IP 范围:设置 BMC 网络的 IP 范围
    • 子网掩码:设置 BMC 网络的子网掩码
    • 网关:设置对应的网关地址
    图 4所示:

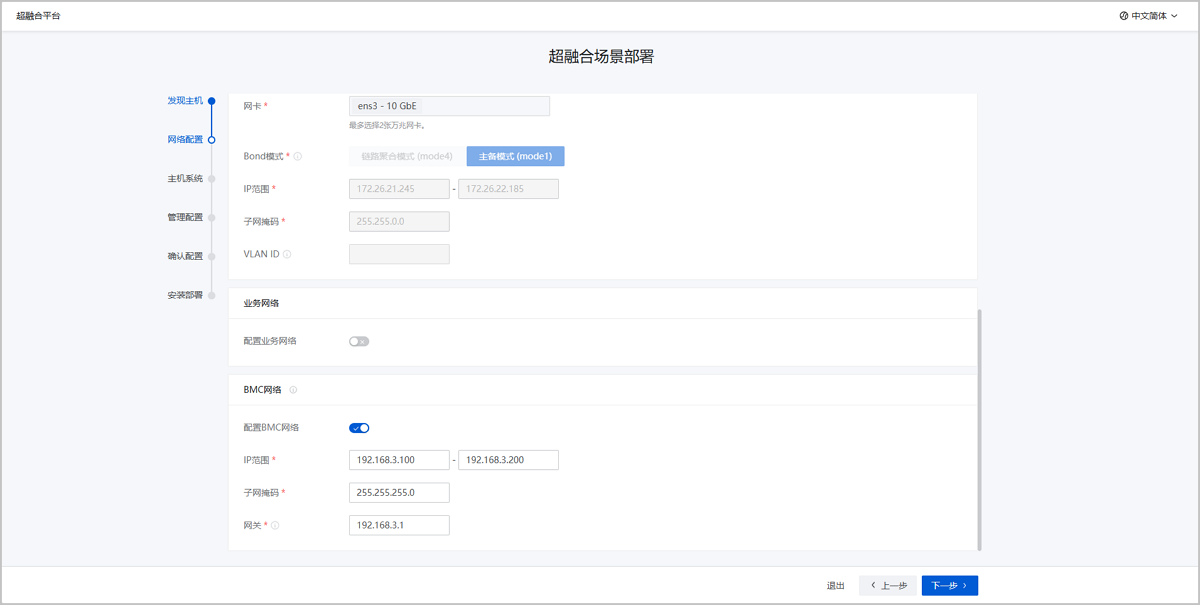

    图 4. 配置 BMC 网络


  5. 确认配置无误后,点击下一步
