典型场景实践

基于华三SDN控制器创建扁平网络

通过添加SDN控制器，可在云平台接管硬件交换机的SDN网络，从而降低网络延迟，提升VXLAN网络性能。

前提条件

需提前部署好硬件环境，规划管理网络。
完成SDN控制器的基础配置，包括配置虚拟分布式交换机以及VLAN-VXLAN映射表等。

需提前规划管理网络，并完成SDN控制器的基础配置，才能添加SDN控制器到云平台。

背景信息

接管硬件交换机SDN网络的基本流程：

添加SDN控制器到云平台。
创建硬件SDN类型的VXLAN Pool，并加载到相应集群。
基于该VXLAN Pool创建HardwareVxlanNetwork类型的VXLAN网络。
使用该VXLAN网络创建扁平网络类型的三层网络。
使用该三层网络创建两台云主机：VM-1、VM-2，确保VM-1与VM-2在不同物理机上。
检测两台云主机互通的网络带宽，验证该VXLAN网络性能优化程度。

操作步骤

添加SDN控制器到云平台。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > SDN设备 > SDN控制器，进入SDN控制器界面。点击添加SDN控制器，弹出添加SDN控制器界面。
可参考以下示例输入相应内容：
- 名称：设置SDN控制器名称
- 简介：可选项，可留空不填
- 厂商：选择H3C VCFC
- 版本：选择E2507
- IP地址：填写SDN控制器IP地址
- 用户名：填写SDN控制器用户名
- 密码：填写用户名相应的密码
- 虚拟分布式交换机UUID：填写虚拟分布式交换机UUID
  说明:

  需提前在SDN控制器上配置好虚拟分布式交换机。

  通过该虚拟分布式交换机可确定一段可用的硬件SDN类型VXLAN Pool的VNI范围。
如图 1所示：

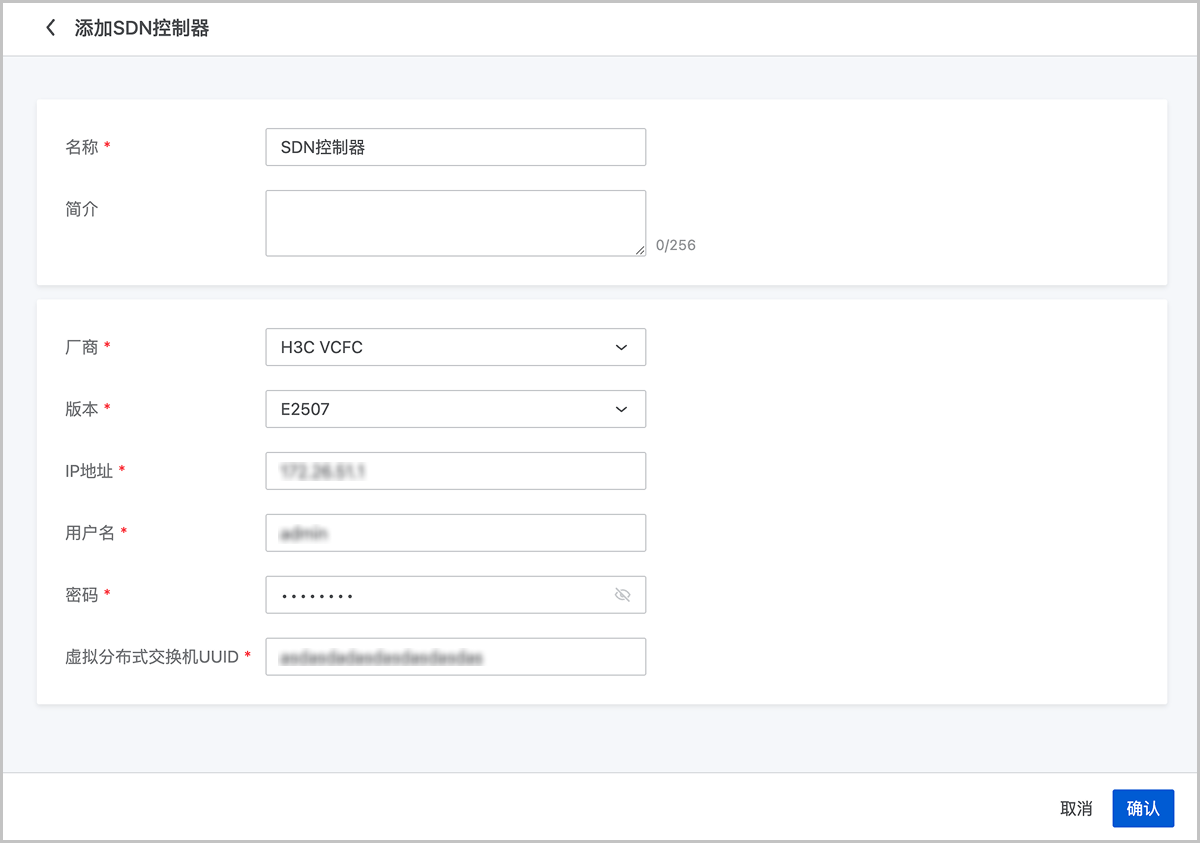

图 1. 添加SDN控制器
创建硬件SDN类型的VXLAN Pool，并加载到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > VXLAN Pool，进入VXLAN Pool界面。点击创建VXLAN Pool，弹出创建VXLAN Pool界面。
可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置VXLAN Pool名称
- 简介：可选项，可留空不填
- SDN类型：选择硬件
- SDN控制器：选择SDN控制器
- VNI范围：输入HardwareVxlanNetwork的起始ID和结束ID
  说明:

  HardwareVxlanNetwork的结束ID需大于或等于起始ID。

  硬件SDN类型VXLAN Pool支持的VNI范围取决于SDN控制器对应的虚拟分布式交换机。
- 集群：可选项，可选择需要加载的集群
  说明: 可在创建VXLAN Pool时加载集群，也可在创建VXLAN Pool后再加载集群。
- 网卡：填写物理机网卡
  说明: 加载的集群内物理机网卡应与SDN控制器管理下的交换机相连。
如图 2所示：

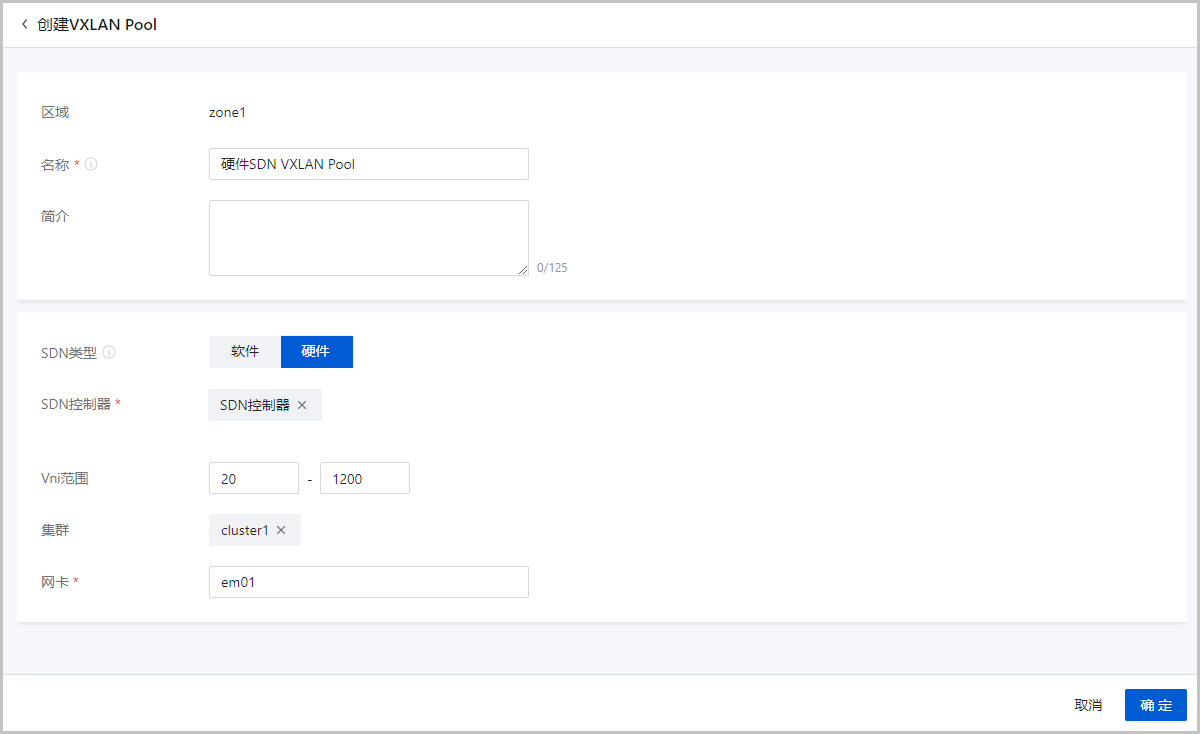

图 2. 创建硬件SDN类型VXLAN Pool
基于该VXLAN Pool创建HardwareVxlanNetwork类型的VXLAN网络。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面。点击创建二层网络，弹出创建二层网络界面。
可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置HardwareVxlanNetwork名称
- 简介：可选项，可留空不填
- 交换机类型：选择Linux Bridge
- 网络类型：选择HardwareVxlanNetwork
- VXLAN Pool：选择所在的硬件SDN类型的VXLAN Pool
- VNI：可选项，可从VXLAN Pool中选择指定的VNI
  若留空不填，则由云平台动态随机分配。
如图 3所示：

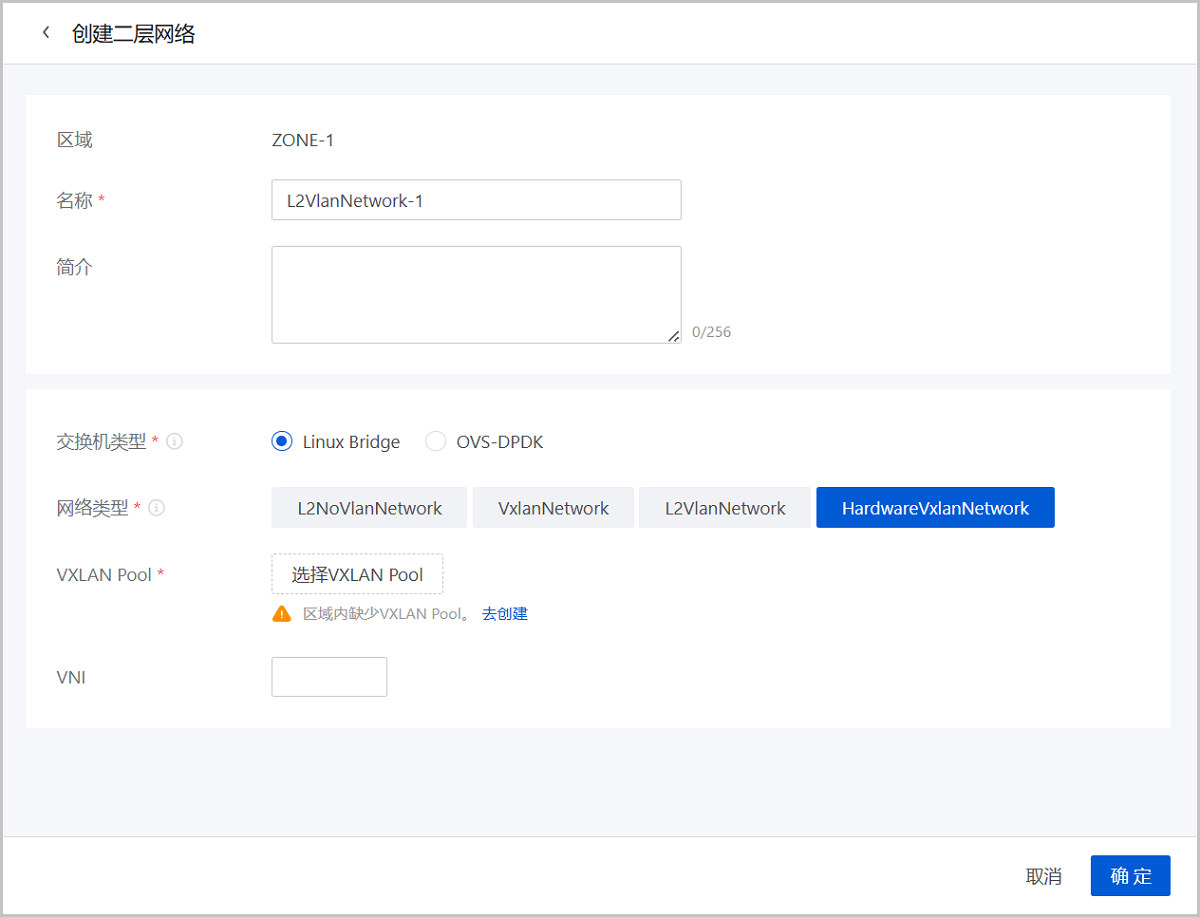

图 3. 创建HardwareVxlanNetwork
使用该VXLAN网络创建扁平网络类型的三层网络。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 扁平网络，进入扁平网络界面。点击创建扁平网络，弹出创建扁平网络界面。
以创建IPv4扁平网络为例，可参考以下示例输入相应内容：
- 名称：设置扁平网络名称
- 简介：可选项，可留空不填
- 二层网络：选择扁平网络对应的二层网络，本场景下选择HardwareVxlanNetwork
  说明: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
- 网络地址类型：选择IPv4
- 网络段方式：添加网络段方式包括IP范围、CIDR
  若通过CIDR方式添加网络段，需设置以下内容：

  CIDR：设置网络段的CIDR，例如：192.168.108.1/24

  网关：可选项，可设置网关，例如：192.168.108.1
  说明:

  允许使用CIDR的第一个或最后一个IP地址作为网关。

  若留空不填，默认使用CIDR的第一个IP地址作为网关。

  DHCP服务：可选项，可选择是否使用DHCP服务，本场景下使用DHCP服务

  DHCP服务IP：可选项，可按需设置DHCP服务IP，本场景下选择系统随机分配

  DNS：可添加DNS服务器，用于设置三层网络的DNS解析服务，例如可指定223.5.5.5、8.8.8.8或114.114.114.114
如图 4所示：

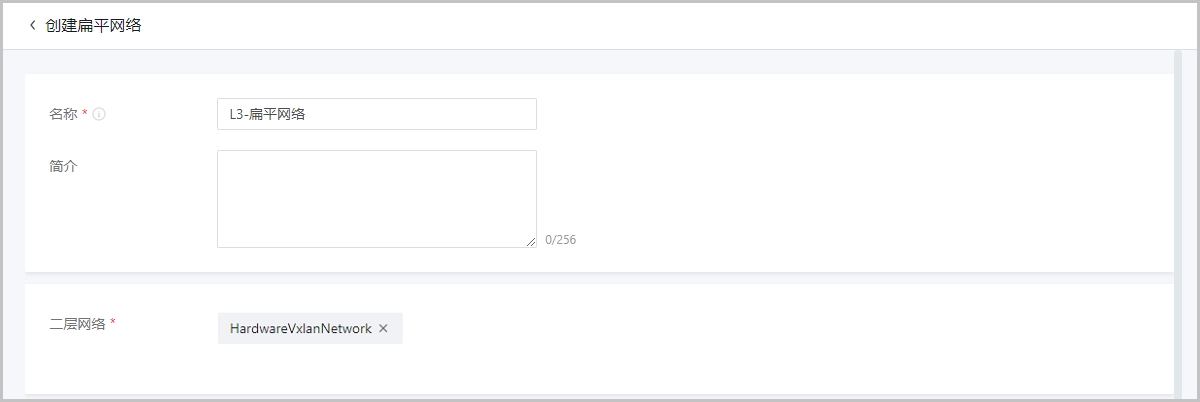

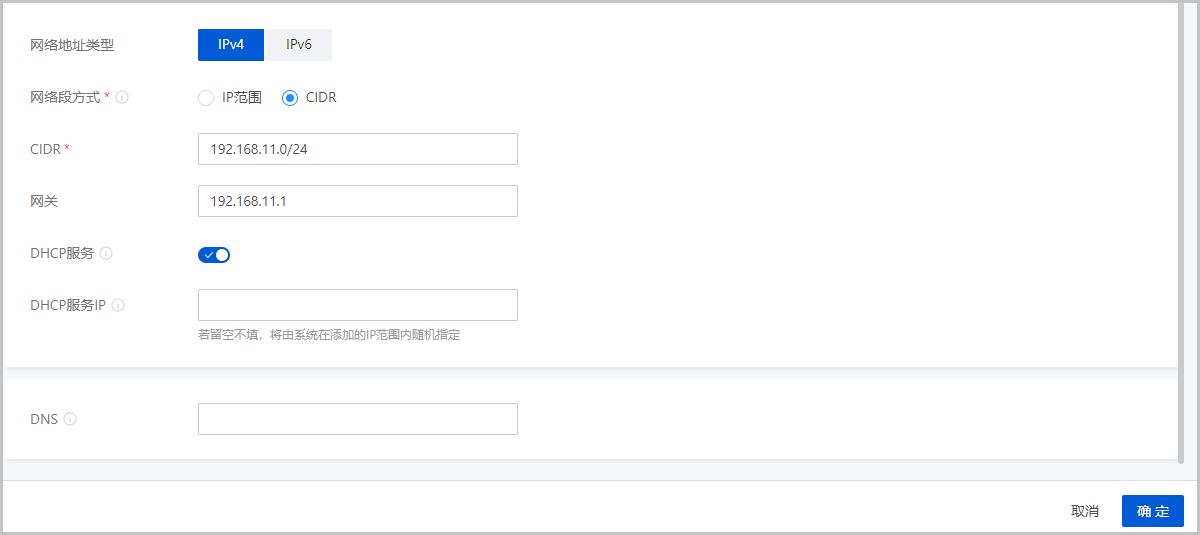

图 4. 创建L3-扁平网络
使用该三层网络创建两台云主机：VM-1、VM-2，确保VM-1与VM-2在不同物理机上。

创建的两台云主机如图 5所示：

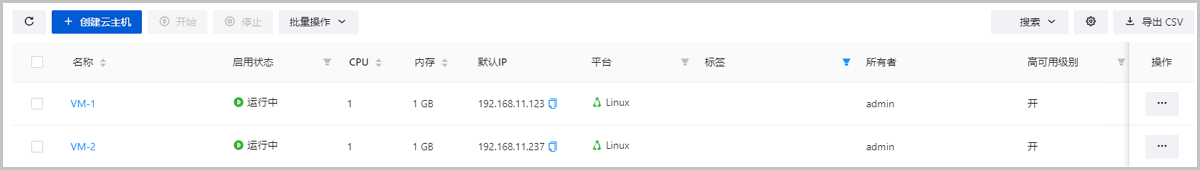

图 5. VM-1 VM-2
检测两台云主机互通的网络带宽，验证该VXLAN网络性能优化程度。
1. 登录VM-1，执行命令：iperf -s。
2. 登录VM-2，执行命令：iperf -c 192.168.11.237 -i 1。

  实际检测结果如图 6所示，本场景下，物理网卡为万兆网卡，两台云主机互通的网络带宽接近万兆，VXLAN网络性能获得显著提升。

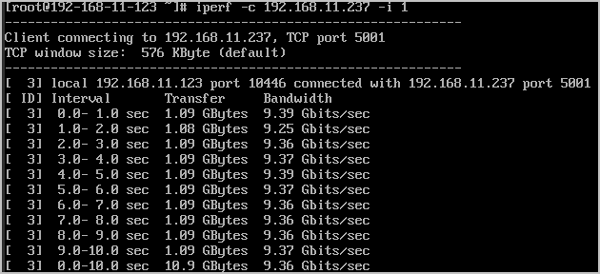

  图 6. VM-2控制台

基于华为SDN控制器创建VPC网络

ZStack Cloud对接华为SDN控制器，一同承担业务下发职责，实现计算与网络协同发放。

前提条件

对接注意事项：

支持的华为SDN控制器版本：HUAWEI iMaster NCE-Fabric V100R023
需提前在交换机和物理机上开启LLDP。
对接ZStack Cloud前，用户需已完成物理网络搭建，并在iMaster NCE-Fbaric上完成基础逻辑网络创建，如下：
1. 创建基础网络，包括创建Fabric、创建租户、创建并部署VPC。
2. 创建第三方系统接入账号。
3. 配置可用VLAN范围。
一套ZStack Cloud仅支持对接一套独立的iMaster NCE-Fbaric。
ZStack Cloud已添加SDN网络模块许可证，并确保许可证处于有效状态。

操作步骤

登录iMaster NCE-Fbaric。
将实际组网中的交换机等设备和服务器添加到iMaster NCE-Fabric。
1. 点击网络规建 > 物理资源 > 设备管理 > 设备。
2. 根据实际情况，选择合适的设备发现方式，包括自动发现、注册设备发现和导入发现第三方设备等。
如图 1所示：

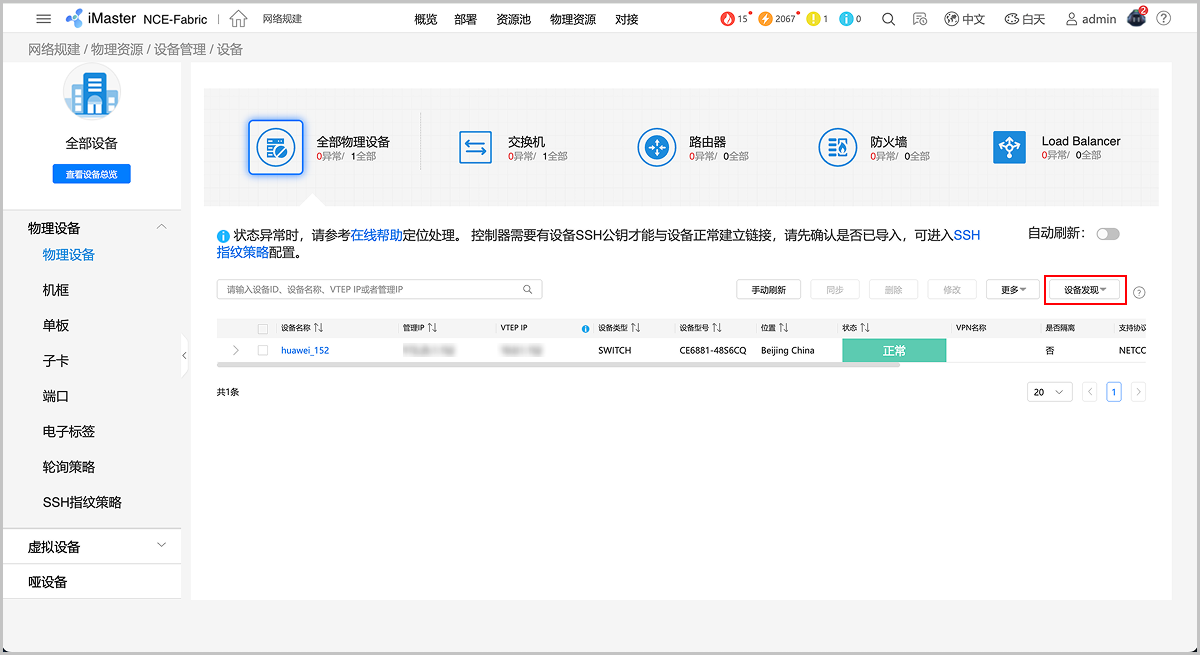

图 1. 发现设备
创建Fabric。
1. 点击网络规建 > 资源池 > Fabric > 创建。
2. 完成Fabric网络配置并添加设备。
如图 2所示：

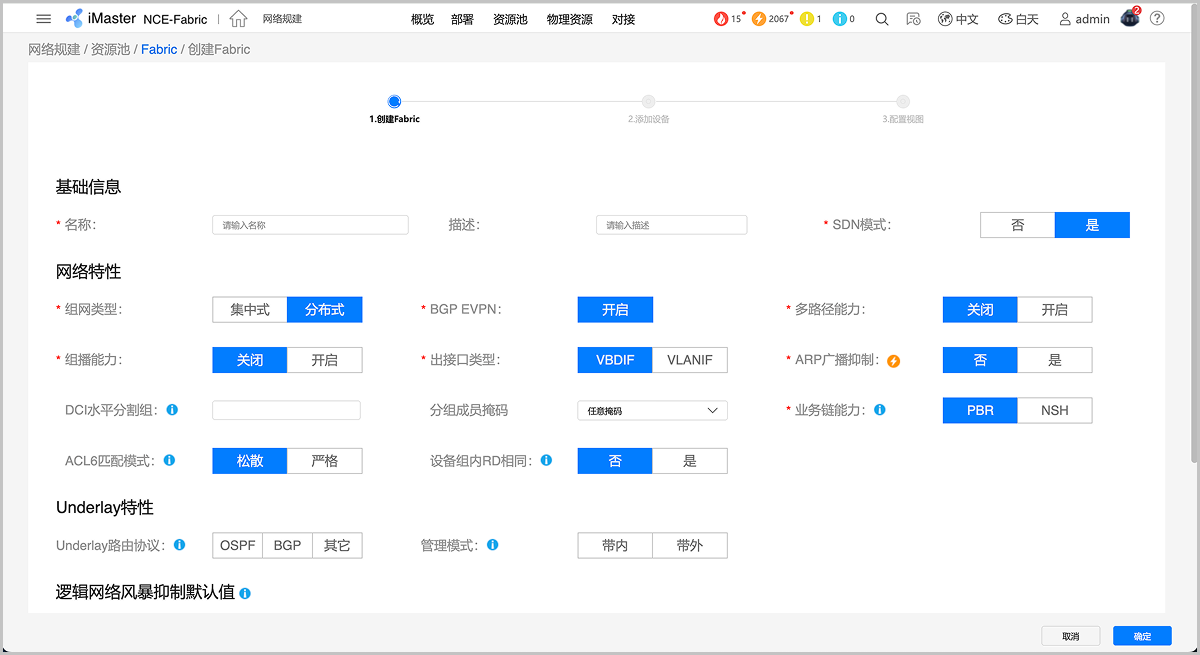

图 2. 创建Fabric
创建租户。
1. 点击业务发放 > 租户 > 创建。
2. 完成租户基本信息、授权、配额等配置。
如图 3所示：

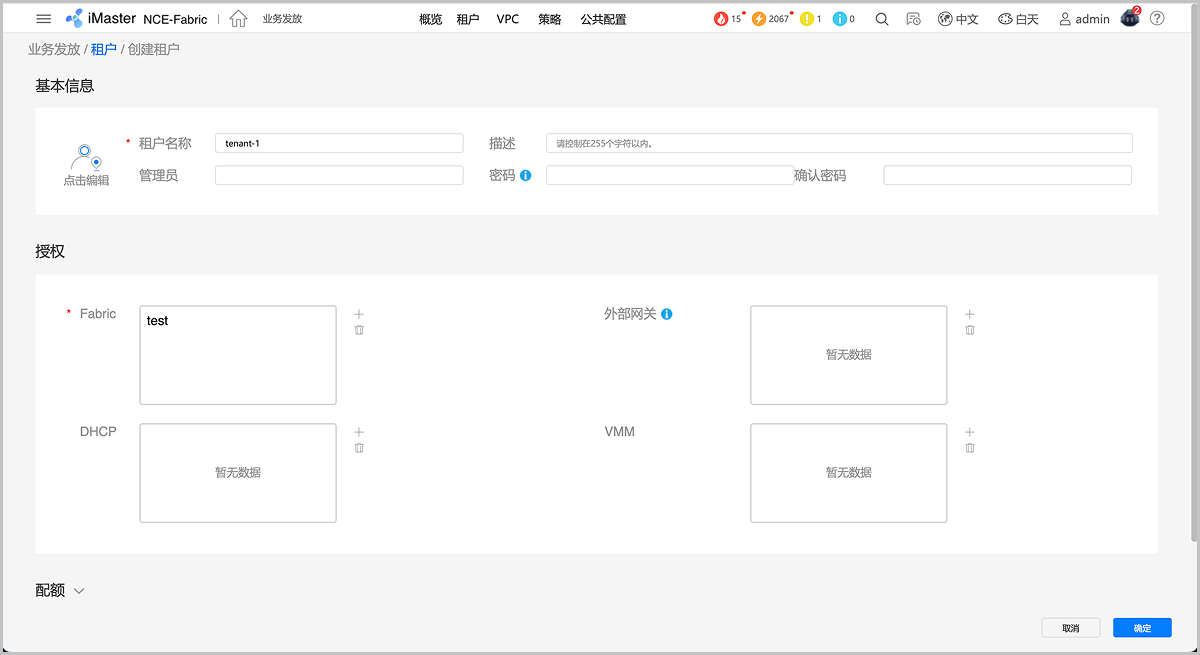

图 3. 创建租户
创建并部署VPC。
1. 点击业务发放 > VPC > VPC列表 > 创建。
2. 选择相应的租户信息、Fabric，完成其他VPC配置。
  如图 4所示：

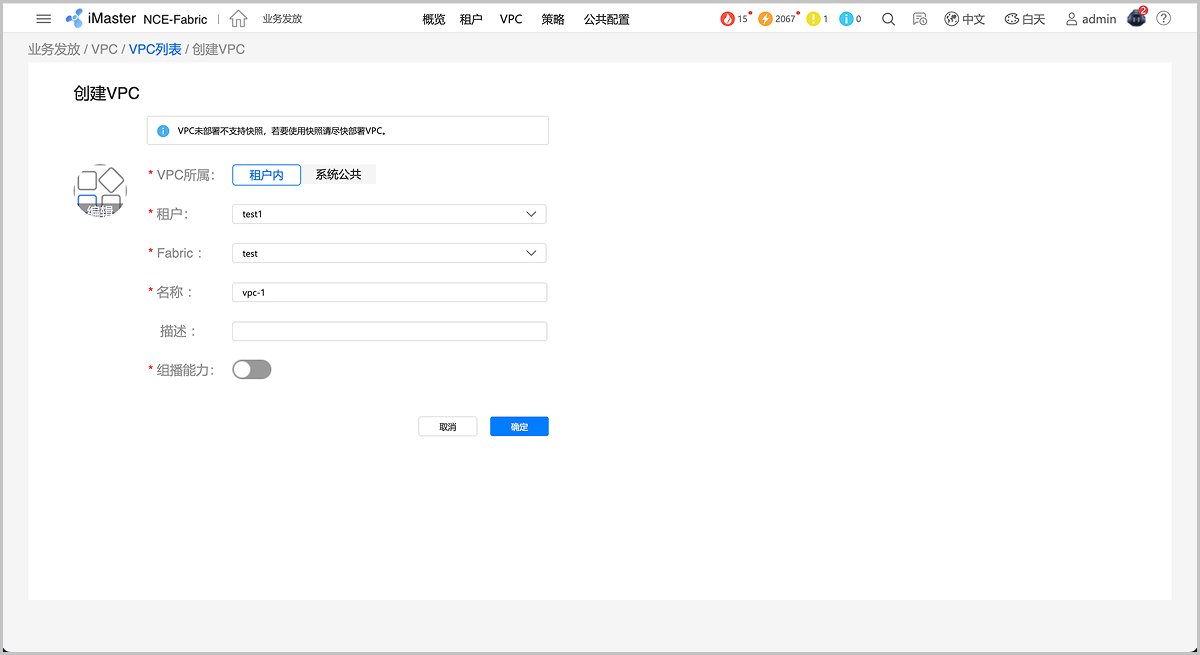

  图 4. 创建VPC
3. 创建完成后，在VPC列表中，点击部署以部署VPC。
  如图 5所示：

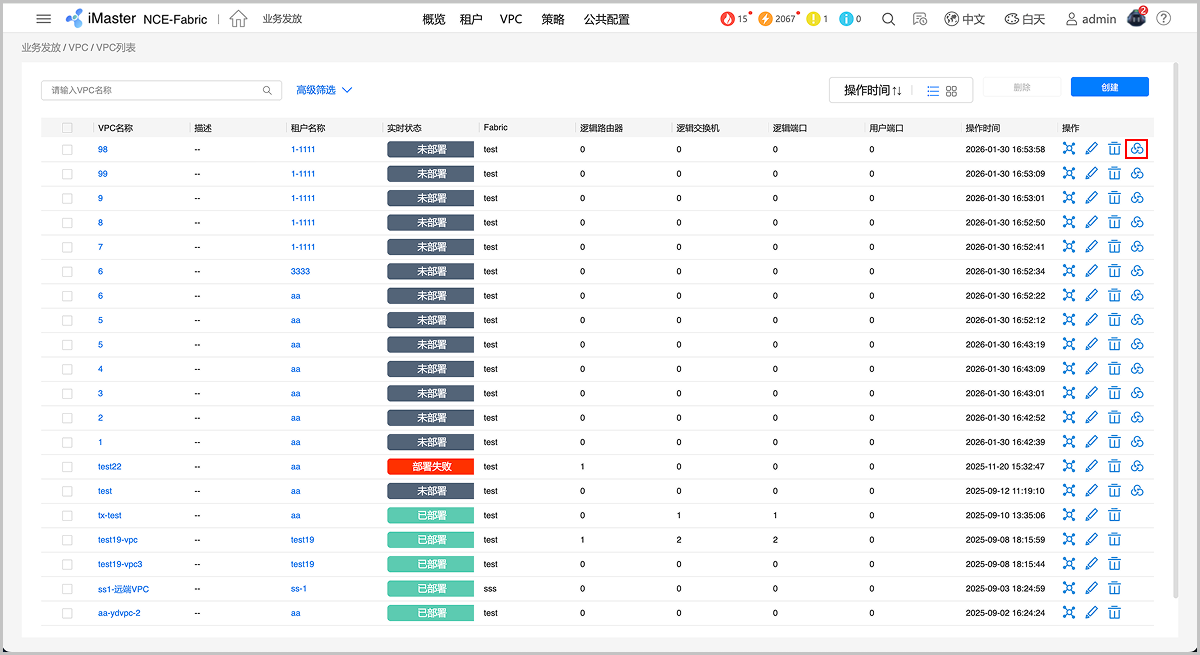

  图 5. 部署VPC
创建第三方系统接入账号。
1. 点击系统 > 管理员 > 用户管理。
2. 在默认工作组页面，选择用户，然后点击创建。
3. 类型选择三方系统接入，完成其他用户信息配置。
  建议高级设置不要有特殊限制，避免ZStack Cloud调用API接口出现校验问题。
如图 6所示：

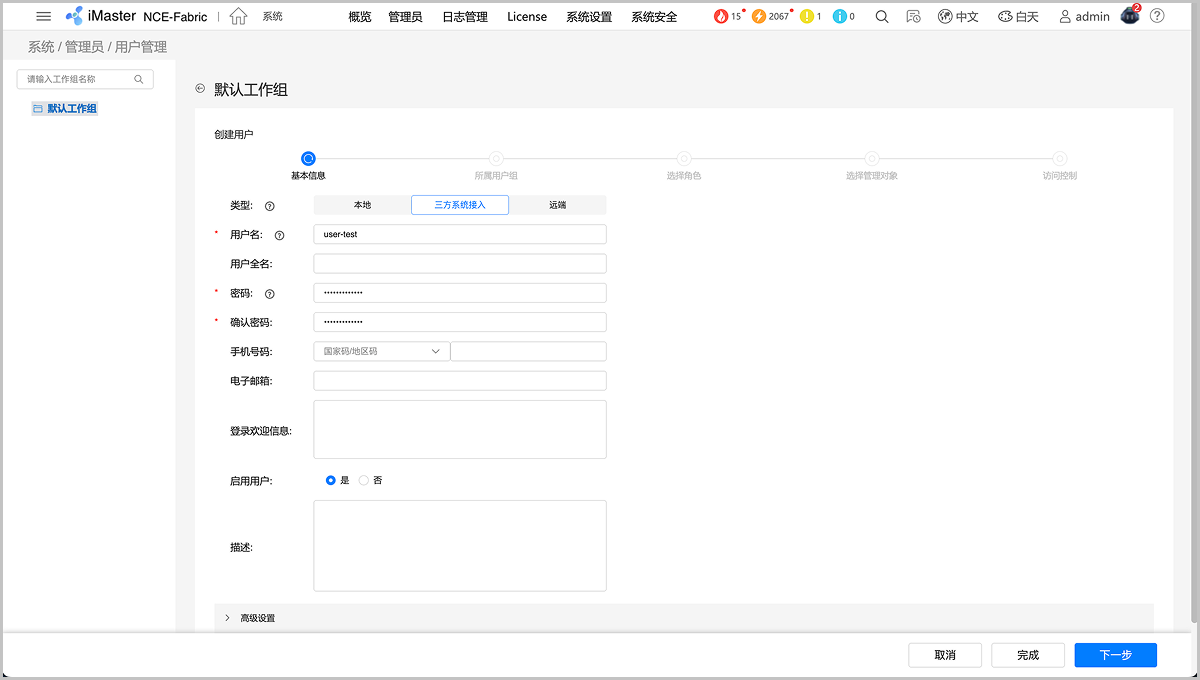

图 6. 创建第三方系统接入账号
配置可用VLAN范围。
1. 点击网络规建 > 资源池 > 全局资源。
2. 选择VLAN。
3. 修改或添加可用的VLAN范围。
如图 7所示：

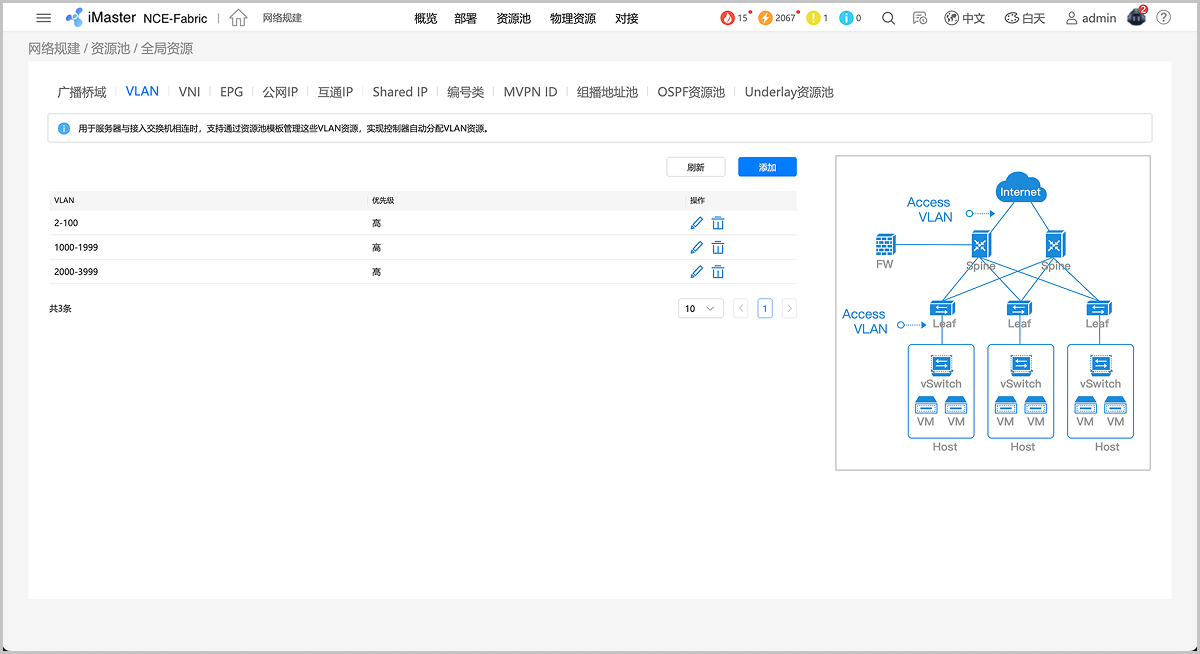

图 7. 配置可用VLAN范围
登录ZStack Cloud。
添加华为SDN控制器。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > SDN控制器。
2. 在SDN控制器页面，点击添加SDN控制器。
3. 在添加SDN控制器页面，参考以下示例完成配置：
  - 名称：设置SDN控制器名称
  - 简介：可选项，可留空不填
  - 厂商：选择HUAWEI
  - 版本：选择iMaster NCE-Fabric V100R023
  - VLAN范围：输入VLAN范围，需和在华为SDN控制器上已添加的VLAN范围保持一致
    说明:

    VLAN范围：1-4094

    支持添加多段VLAN范围，以英文逗号分隔。示例：2-100,1000-1999
  - IP地址：输入SDN控制器IP地址
  - 用户名：输入SDN控制器用户名
  - 密码：输入密码
  如图 8所示：

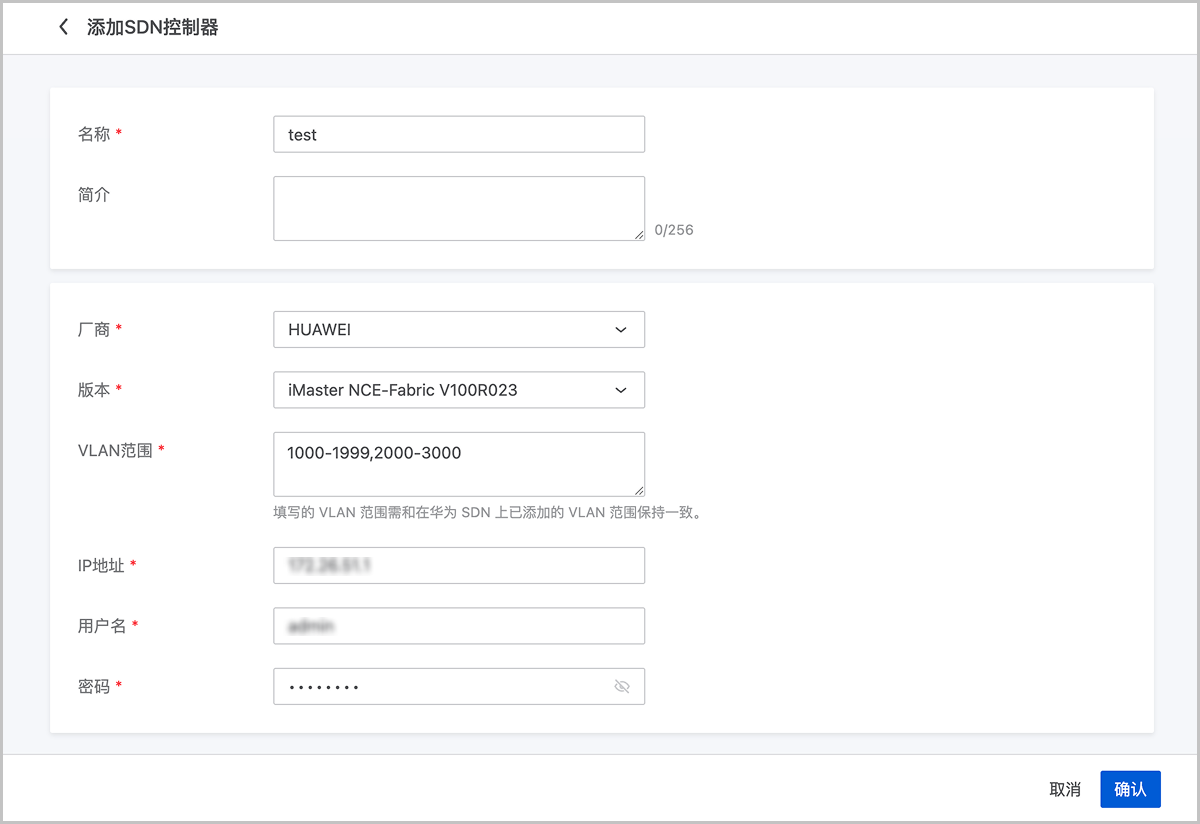

  图 8. 添加华为SDN控制器
4. 确认配置无误后，点击确定。
创建VXLAN Pool。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > VXLAN Pool。
2. 在VXLAN Pool页面，点击创建VXLAN Pool。
3. 在创建VXLAN Pool页面，参考以下示例完成配置：
  - 区域：显示所在区域
  - 名称：设置VXLAN Pool名称
  - 简介：可选项，可留空不填
  - SDN类型：选择硬件
  - SDN控制器：选择步骤9添加的华为SDN控制器
  - 集群：选择要加载的集群
  - 网卡：填写加载集群下的物理机的网卡名称
    说明: 该网卡应与SDN控制器管理下的交换机相连。
  如图 9所示：

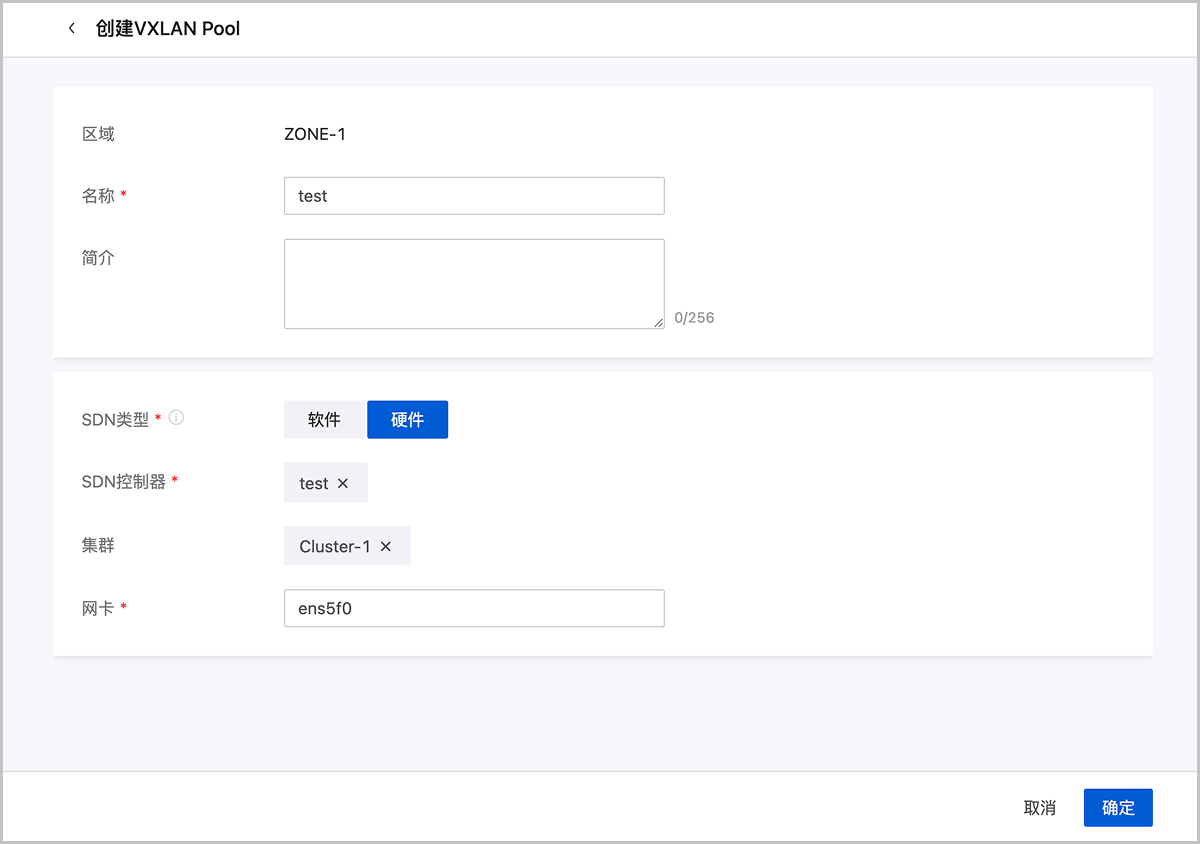

  图 9. 创建VXLAN Pool
4. 确认配置无误后，点击确定。
创建HardwareVxlanNetwork二层网络。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络。
2. 在二层网络页面，点击创建二层网络。
3. 在创建二层网络页面，参考以下示例完成配置：
  - 区域：显示所在区域
  - 名称：设置二层网络名称
  - 简介：可选项，可留空不填
  - 交换机类型：选择Linux Bridge
  - 网络类型：选择HardwareVxlanNetwork
  - VXLAN Pool：选择步骤10创建的VXLAN Pool
  - 远端VPC：选择华为SDN租户对应的VPC
    说明: 选择目标SDN租户下的VPC后，基于此二层网络创建的三层网络资源将自动分配至该租户，并隔离其他租户的访问权限。
  - VLAN ID：填写VLAN ID
    说明: VLAN ID需在华为SDN控制器上已添加的VLAN范围内。
  如图 10所示：

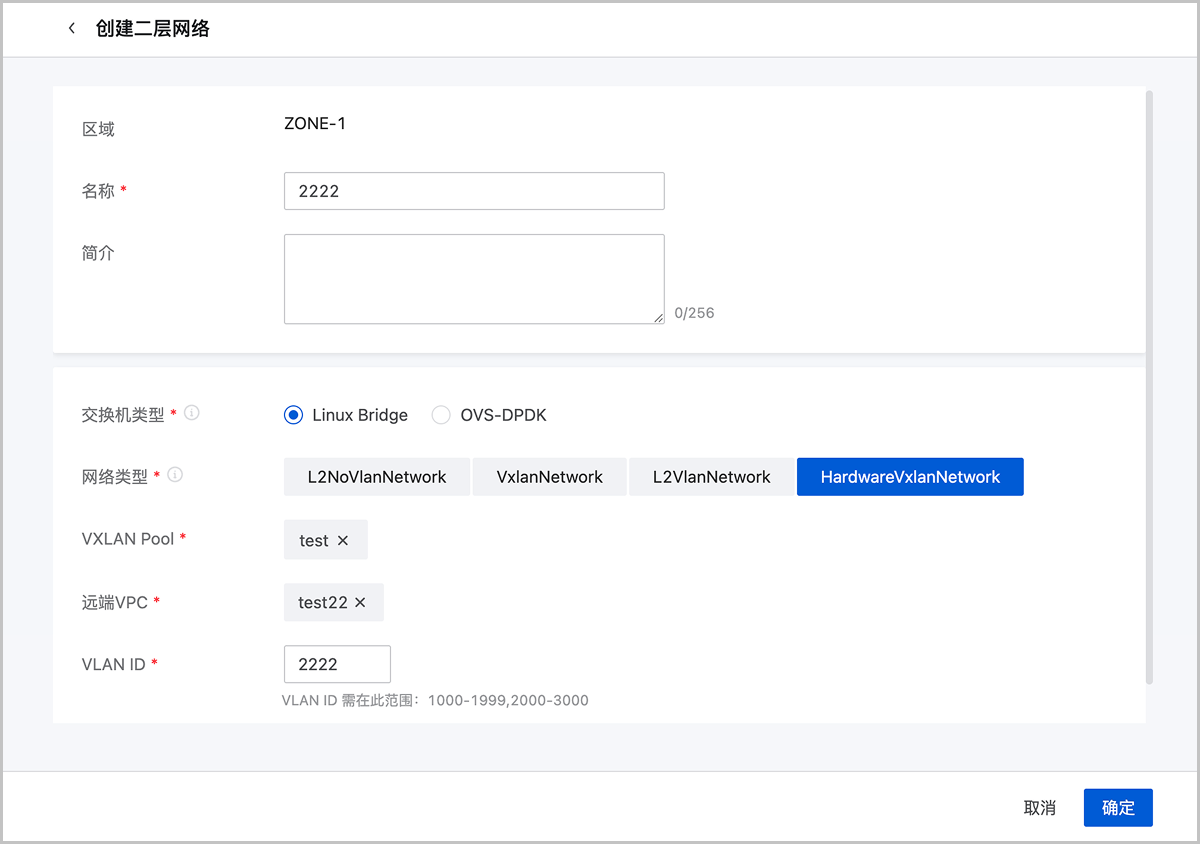

  图 10. 创建HardwareVxlanNetwork二层网络
4. 确认配置无误后，点击确定。
创建逻辑路由器。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > SDN控制器。
2. 在SDN控制器页面，点击华为SDN控制器名称，进入详情页。
3. 在华为SDN控制器详情页，点击租户。
4. 在租户子页面，点击目标SDN租户名称。
5. 在租户信息抽屉页，点击逻辑路由器 > 创建逻辑路由器。
6. 在创建逻辑路由器弹窗中，参考以下示例完成配置：
  - 名称：设置逻辑路由器名称
  - 远端VPC：指定该租户下的VPC
    说明: 需确保iMaster NCE-Fbaric上对应的VPC为"已部署"状态，否则将无法下发网络配置。
  如图 11所示：
  图 11. 创建逻辑路由器
7. 点击确定。
创建VPC网络。
1. 在ZStack Cloud主菜单，点击资源中心 > 网络资源 > VPC网络。
2. 在VPC网络页面，点击创建VPC网络。
3. 在创建VPC网络页面，参考以下示例完成配置：
  - 名称：设置VPC网络名称
  - 简介：可选项，可留空不填
  - 二层网络：选择步骤11创建的二层网络
  - 逻辑路由器：选择步骤12创建的逻辑路由器
  - 网络地址类型：选择IPv4
  - 网络段方式：选择CIDR
  - CDIR：输入网络段的CIDR
  - 网关：按需输入网关
  - DHCP服务：默认开启，且不支持关闭
  - IP分配策略：选择随机分配
  - DHCP服务IP：按需设置DHCP服务所占用的IP
  - DNS：按需设置DNS解析服务
  如图 12所示：
  图 12. 创建VPC网络
4. 确认配置无误后，点击确定。
使用VPC网络创建云主机。
1. 在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 云主机。
2. 在云主机页面，点击创建云主机。
3. 在创建云主机页面，对于资源配置中的网络配置，选择步骤13创建的VPC网络。
  如图 13所示：

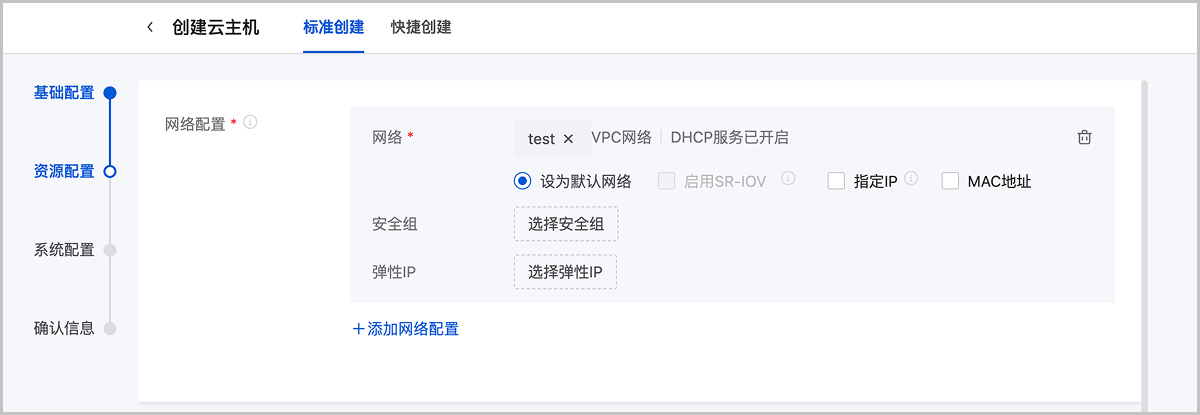

  图 13. 使用VPC网络创建云主机
4. 完成其他云主机创建参数配置。

结果

云主机跨物理机，云主机之间网络互通。
